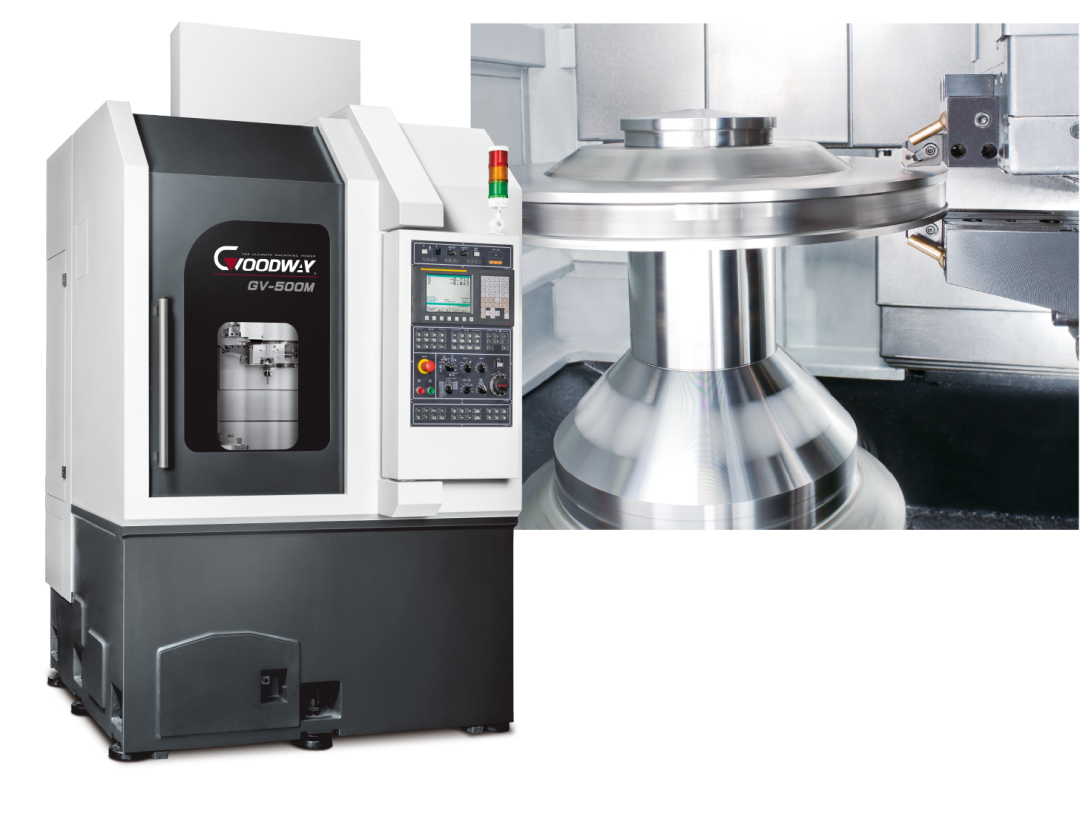

立式车铣复合机｜精巧的尺寸设计 强悍的切削能力
程泰机械立式车铣复合机携带着最新工具机科技与快速的加工能力，以米汉纳铸件结构结合高品级线性滑轨设计，搭载高性能伺服定位刀塔与大扭力输出的强力主轴，使得本系列能以精简的占地面积提供最强悍的切削能力，轻松应对您的各种加工需求

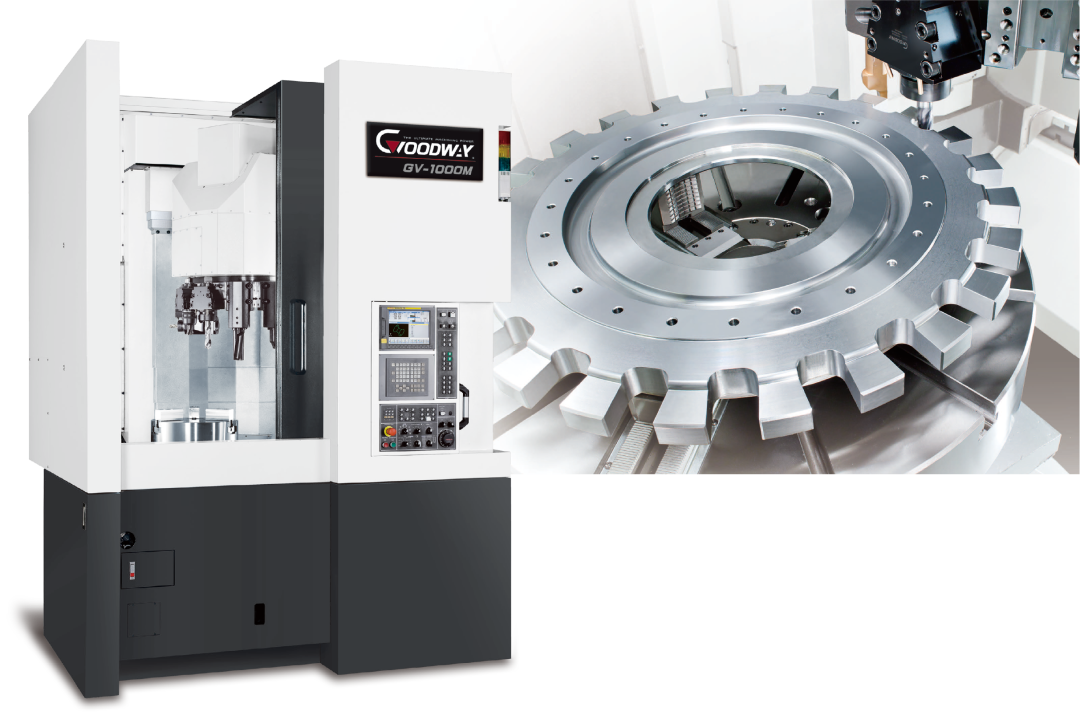

高刚性立式CNC车削中心
GV-1000 SERIES
18"~32"
夹头尺寸
12 支刀
刀塔 / 刀库容量
3,700 Nm
主轴扭矩输出
底座与立柱采用高张力米汉纳铸件结构，并结合热流平衡设计，满足长时间加工的使用需求
刀盘以 Ø320 mm 大直径曲齿离合器精密定位，确保任何条件下皆有充分的刀塔刚性
X / Z 轴由超规格伺服马达直结驱动，快速进给速率可达 24 / 20 m/min.
优化的操作环境，地面至主轴鼻端高度 1,080 mm，主轴中后出式除屑机设计能使GV-1000 生产线的排列更紧凑，节省厂房空间同时让铁屑更容易集中处理
分离式水箱设计易于人员维护，而 250L 大容量可提供最佳的冷却效果
高刚性结构
X 轴采用日系高精度滚柱滑轨，无论于定位精度或低速操作的平稳性方面皆有优异的表现，滑轨均经过预压处理，可有效消除间隙并防止高速移动时的上浮效应

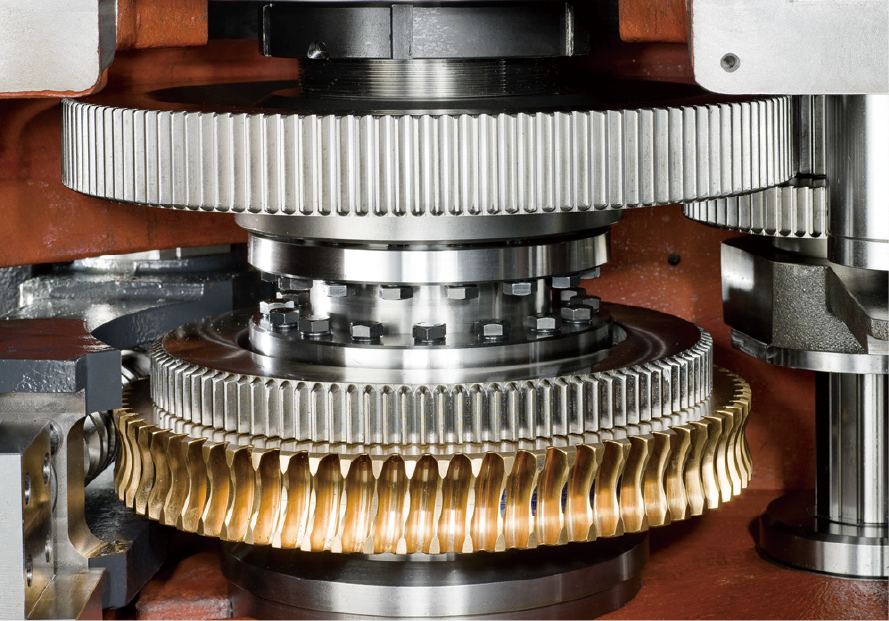

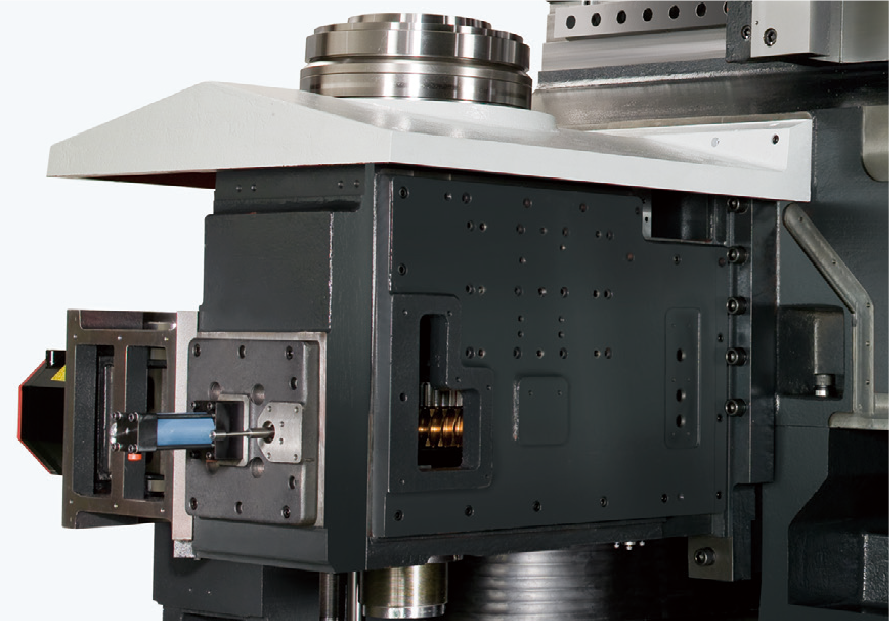

重负荷二段式齿轮变速箱采用先进的机械设计，并采用 30 kW ( 30 min. ) 大功率输出的马达驱动
2 段式齿轮变速箱能于低速时以超过 3,765 N-m 的高扭矩输出,提供充沛的动力，轻易完成切削大直径工件等困难的任务

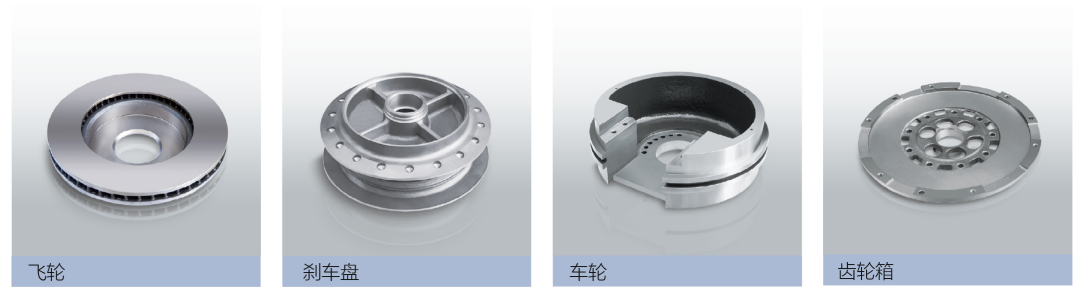

工件案例

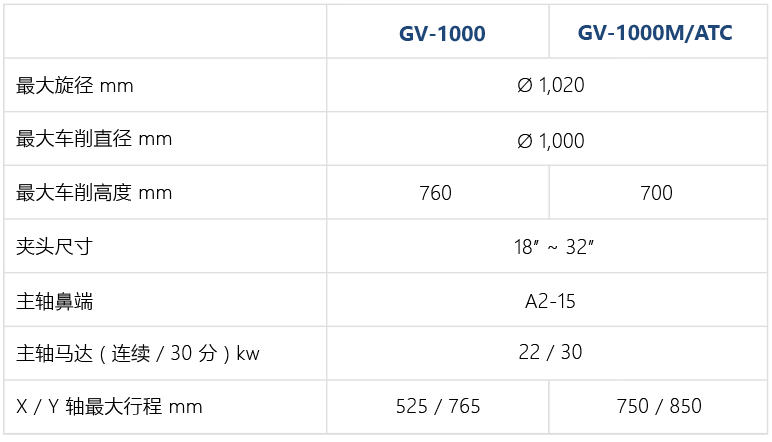

主要参数
本表的数据如有变化，恕不另行通知

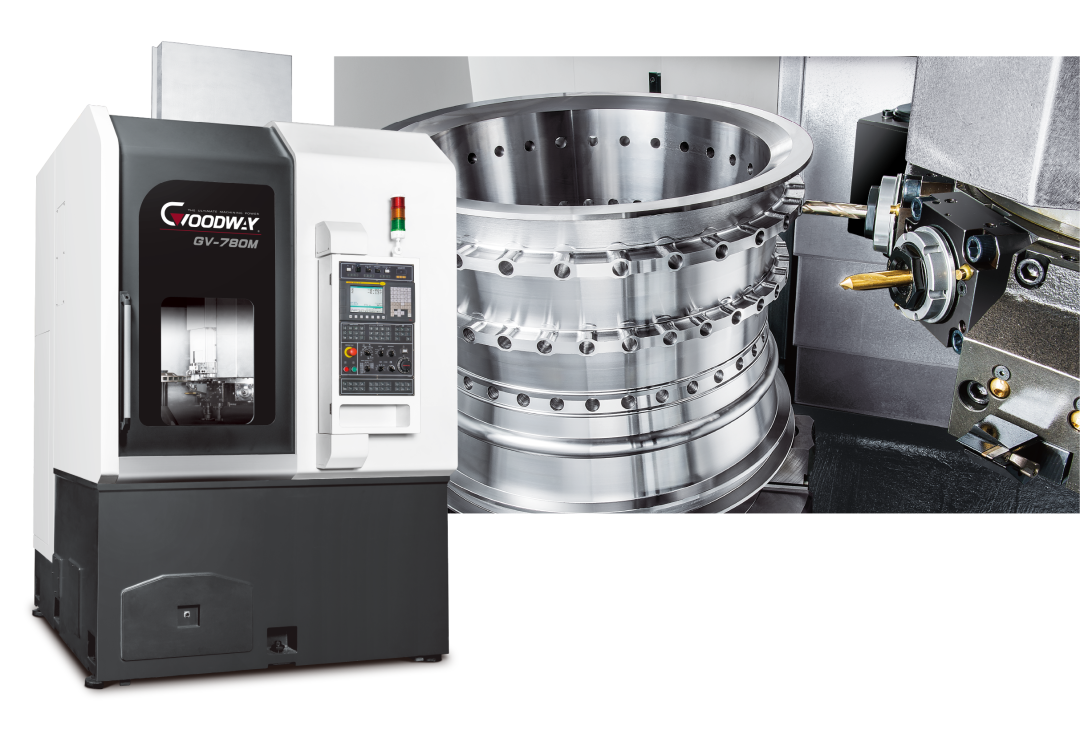

GV-780SERIES
15" / 18"
夹头尺寸
6.3 m2
占地面积

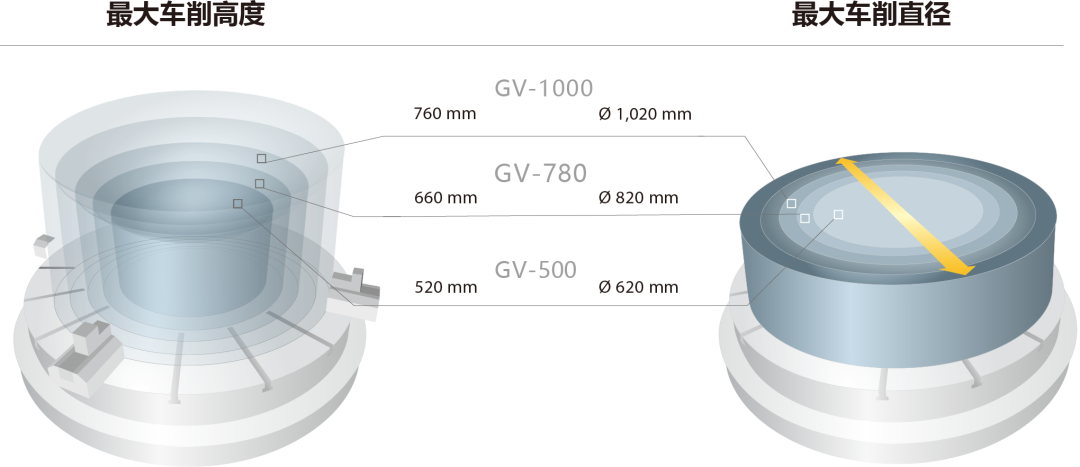

660 mm
最大车削高度
主轴以 22 kW 大马力主轴马达驱动，另可选配 2,800 Nm 大扭矩输出 ZF 齿轮式主轴
8 / 12 支刀伺服换刀刀塔，另可选配 12 支刀动力刀塔及 C 轴成为车铣复合机立柱与底座皆为一体铸造成型，结合面并以手工精密铲花，确保最大的结构强度
X / Z 轴采用滚柱型线性滑轨设计，兼具高刚性与快速移动等特性

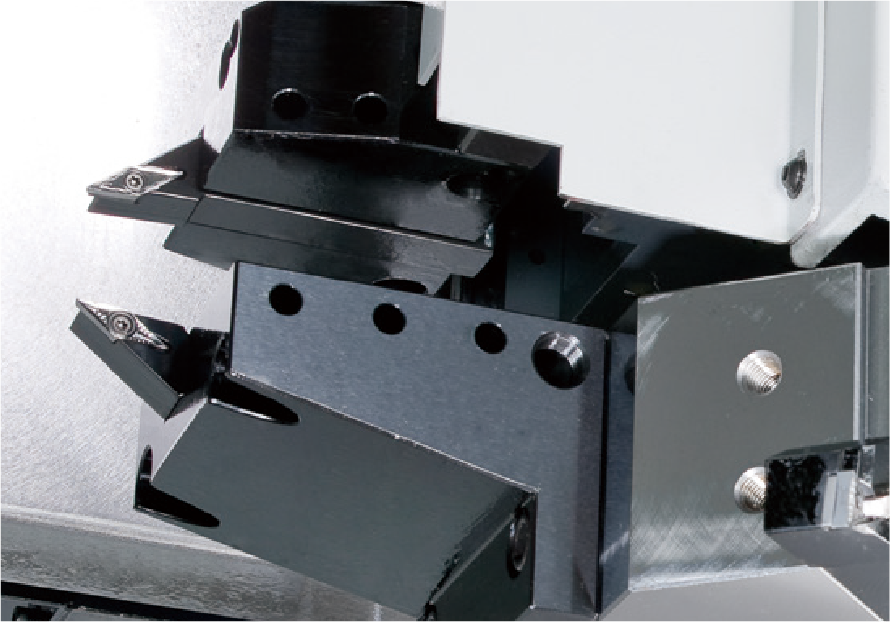

选配双车刀刀具座使得工件两面可同步精车，加工效率较使用一般刀具提高 50 %

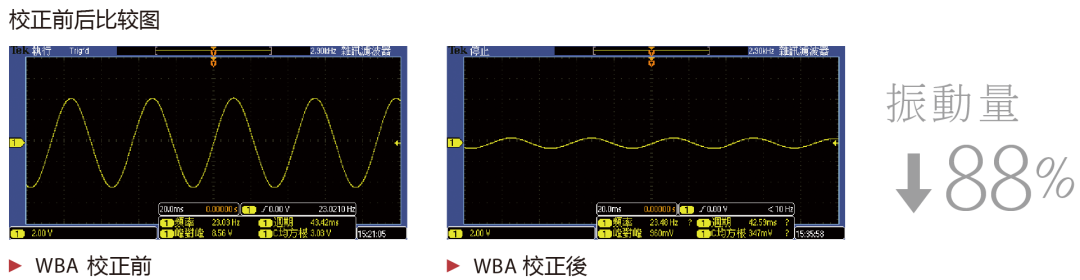

先进的机电整合技术，以及安装于机台内部的高精度传感器，可撷取工件在高速旋转下，离心力所产生的振动讯号，完全满足非同轴心工件的不平衡量侦测及加工后需要动平衡检测的工件的加工需求

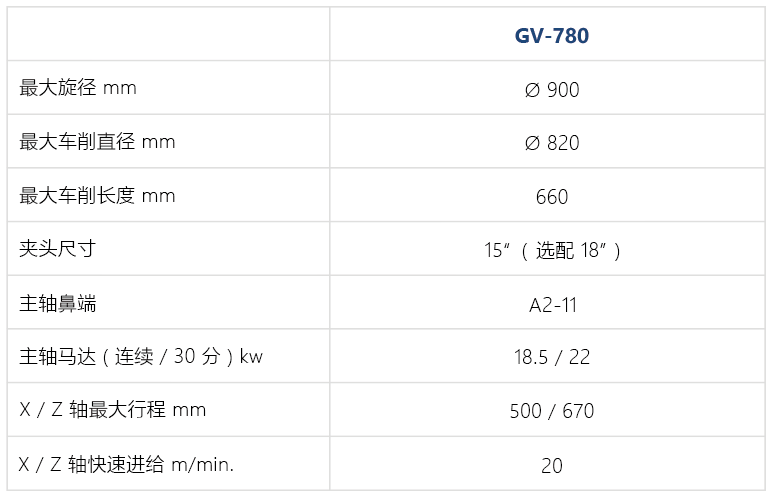

主要参数
本表格的数据如有变化，恕不另行通知
GV-500 SERIES
12" / 15"
夹头尺寸
3.3 m2
占地面积
Ø620 mm
最大车削直径
运用有限元素分析 ( FEM ) ，让一体成型床台及立柱之加强肋达到优化设计，机械强度较传统设计增加 30%

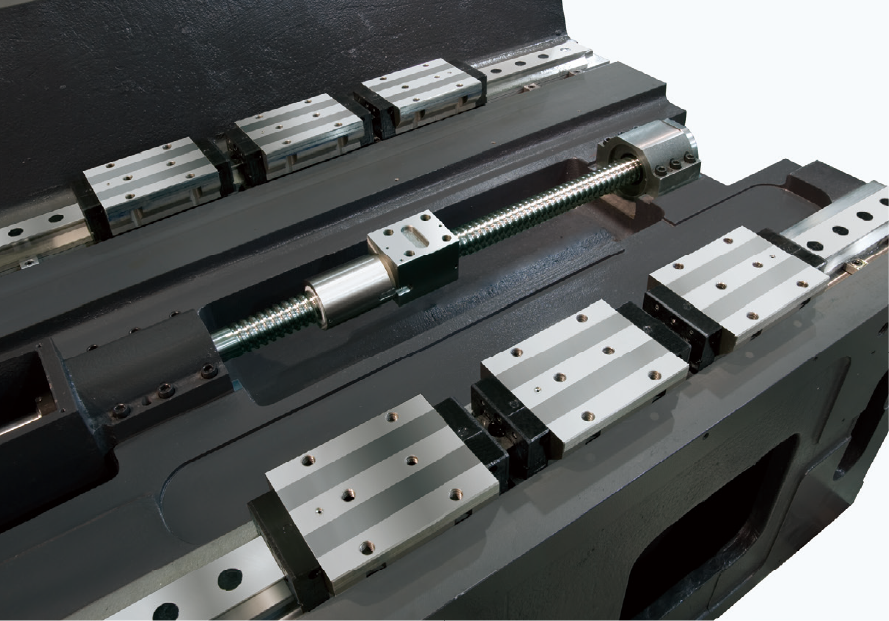

X / Z 轴轨道采用高精密线性滑轨设计，具备高精密、快速移动与降低磨耗等多项优异特性
各轴进给系统的伺服马达，皆使用 FANUC αi 系列以确保极致性能与精度，自动润滑系统使用脱压式润滑器及铜质油管，提供滑道、滚珠导螺杆及其他重要组件精确调整的润滑油
底座与立柱结合面、滑板、主轴台、刀塔、各轴承座皆以手工铲花，以达成最大组装精度、

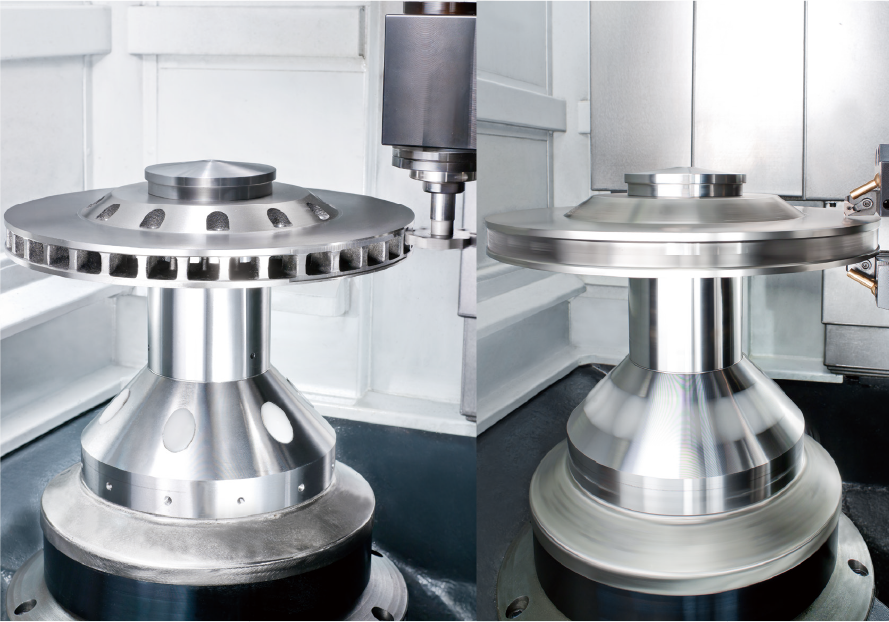

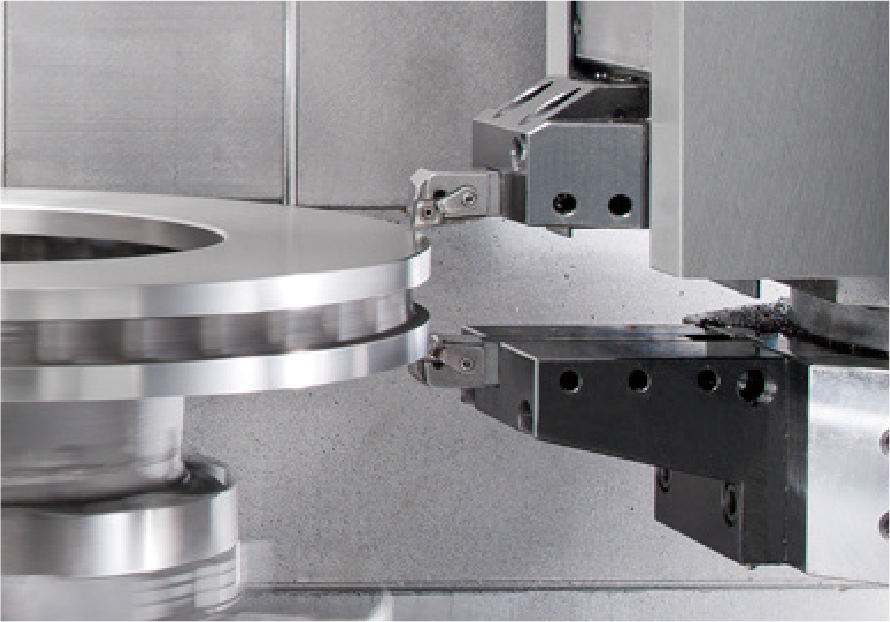

选用程泰双车刀刀具座进行双侧同时车削，可大幅提高工件平行精度，缩短加工时间，满足汽机车产业针对剎车盘等各种高精密盘型工件的加工需求
加工时间相较使用传统刀具缩短 50%。采用伺服马达取代传统油压传动双车刀刀具座设计，针对不同加工条件的刀具调整更为便利且快速

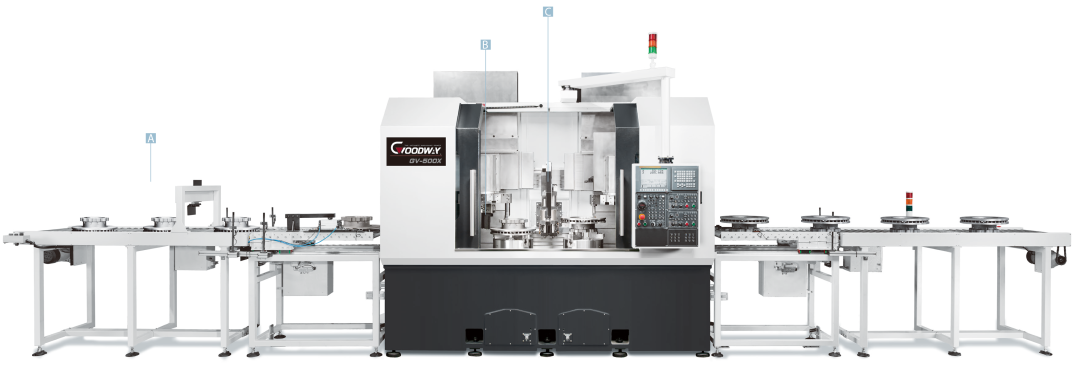

GV-500X 双主轴双刀塔立式车削中心
GV-500X 系列源自于单一机台内需同时进行两个工序的设计理念，第一主轴与第二主轴不仅能独立加工不同的工件，还可加工同一工件的第一与第二工程，可有效提高生产效益，降低人力需求及减少机台占地面积

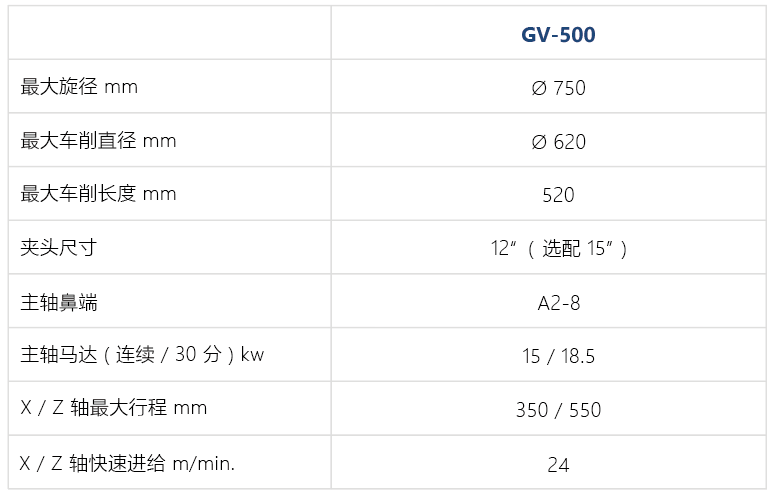

主要参数
本表格的数据如有变化，恕不另行通知
