程泰机械 · GS-3300卧式车铣复合机

程泰机械 GOODWAY 2023-11-17 15:59 发表于江苏

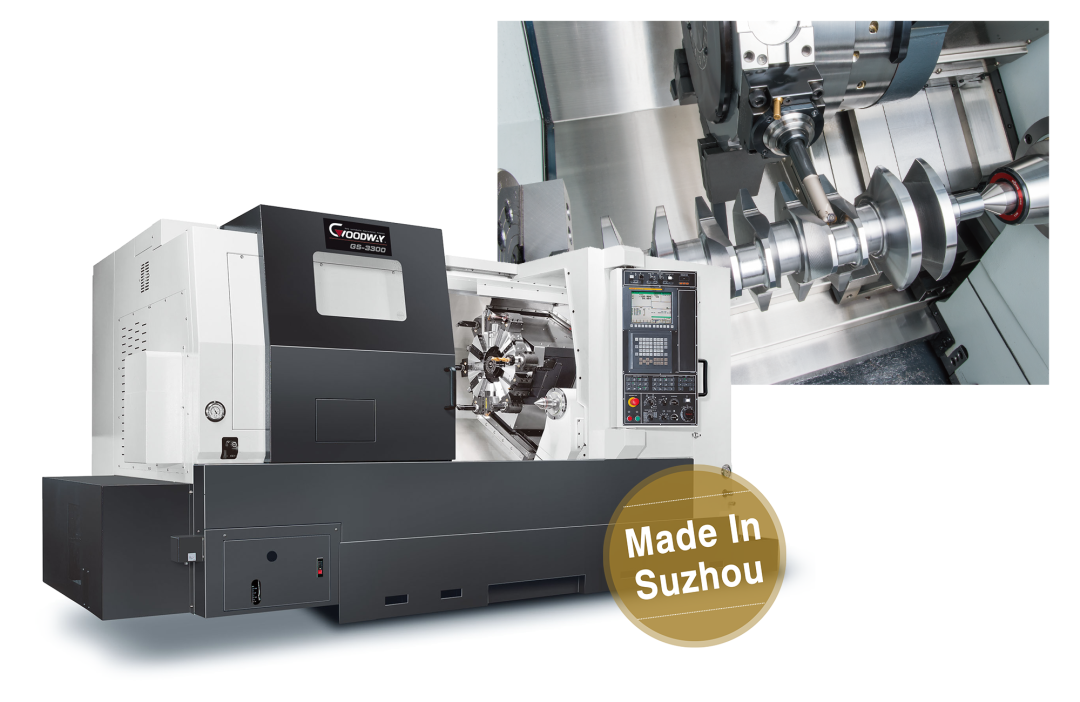

高性能车铣复合机｜强悍的重切削能力

程泰机械吴江本土自产机型 GS-3300，该机型结合大马力主轴、高速伺服定位刀塔及高刚性的结构设计，性能表现较前一代机型大幅提升。并拥有强悍的加工能力与完整的车铣复合功能，使得本系列可轻易达成您的各种加工需求


  • 低重心 30° 硬轨斜床设计，确保本系列优异的结构刚性与重切削能力

  • 刀塔与动力刀塔皆由程泰自力研发与精密组立，藉以确保卓越的刀塔质量与最佳的机器性能

  • 主轴采用 FANUC αP 系列广域主轴马达驱动，可于较低转速作业区间满足重切削的加工需求

  • Z 轴以超规格伺服马达驱动，具备快速的加减速运动及强大的推力，轻易克服大直径钻孔的加工需求

  • 分离式切削液水箱易于维护，而采用高压式冷却帮浦可提供极佳的冷却效能

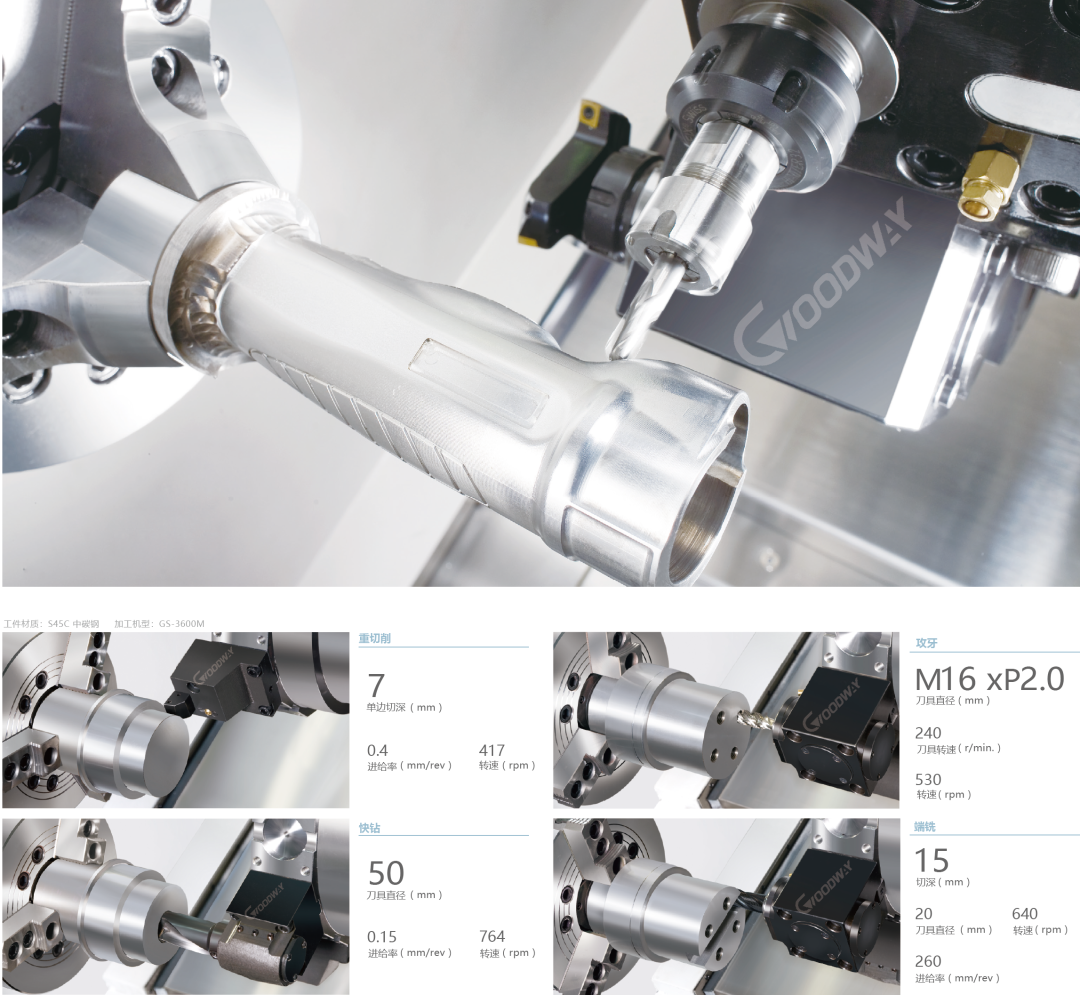

终极切削能力

Ultimate Turning Power

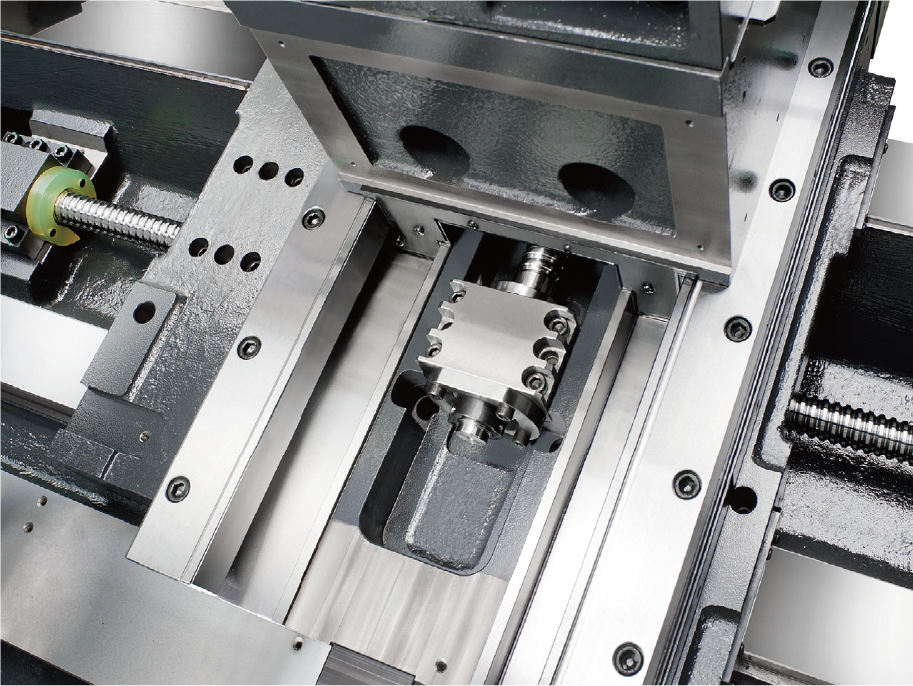

高强度结构 Super Rigid Structure

  • 运用有限元素分析 ( FEM )，让一体成型底座的加强肋达到优化设计，机械强度较传统设计增加 30 %

  • X 轴及 Z 轴皆由超规格 FANUC AC αi 系列绝对值伺服马达驱动，能进行快速的加减速运动且提供强大推力

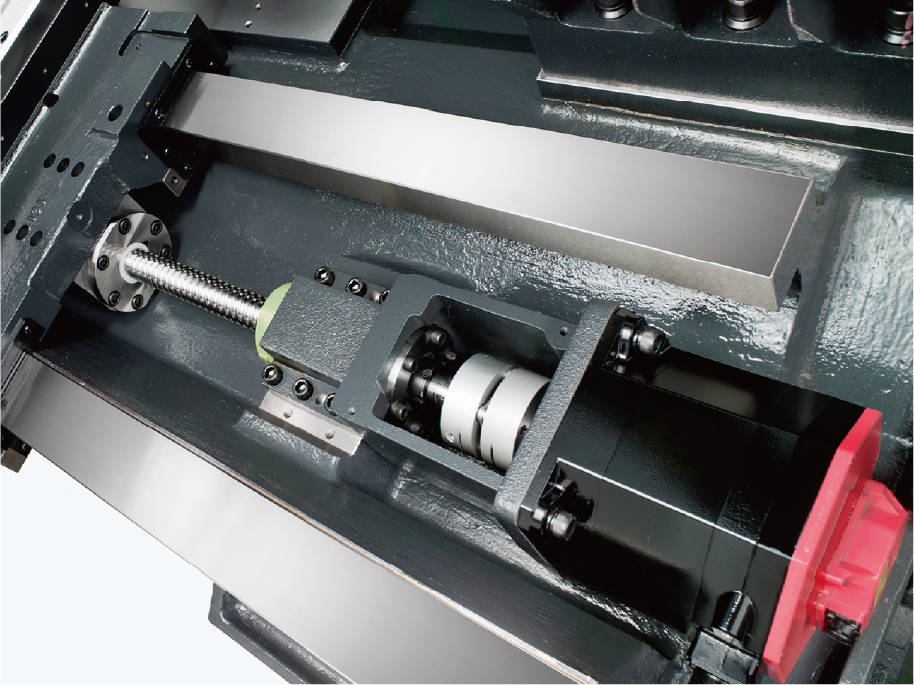

  • 经热处理及精密研磨的滚柱导螺杆确保最高的精度与耐用度


  • 大尺寸的硬轨与底座、床鞍皆一体铸造成型, 经硬化处理且精密研磨，并以大跨距安排设计达成最大的强度与精度



高性能主轴系统

High Performance Spindle System

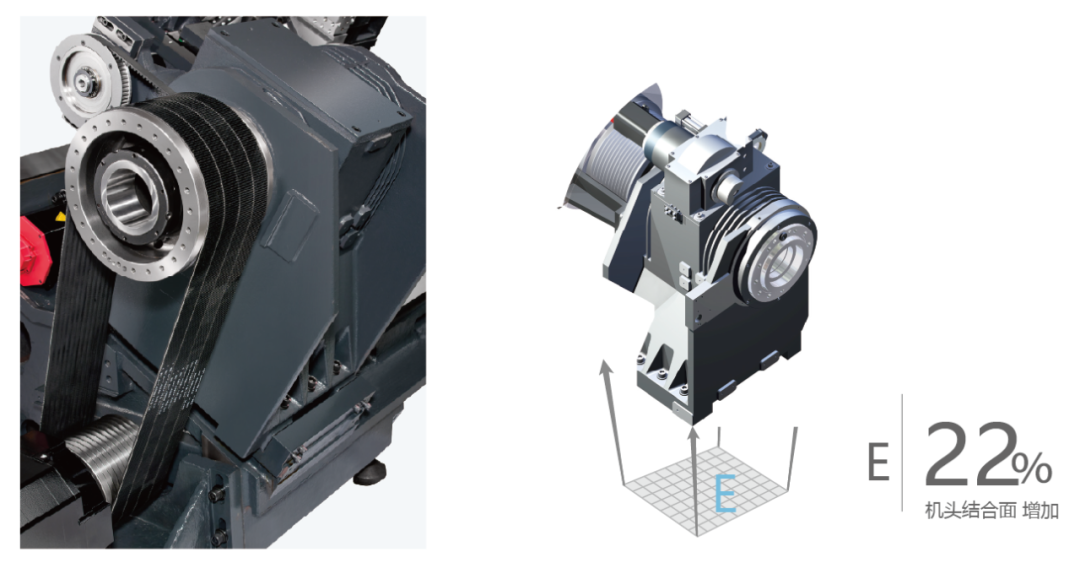

  • 将 P4 等级超高精度轴承直接安装于主轴机头内，以达到精密的最大负荷能力，而且轴承排列方式配合最佳化跨距二点支撑设计，能满足平稳重切削及长时间精密加工的需求

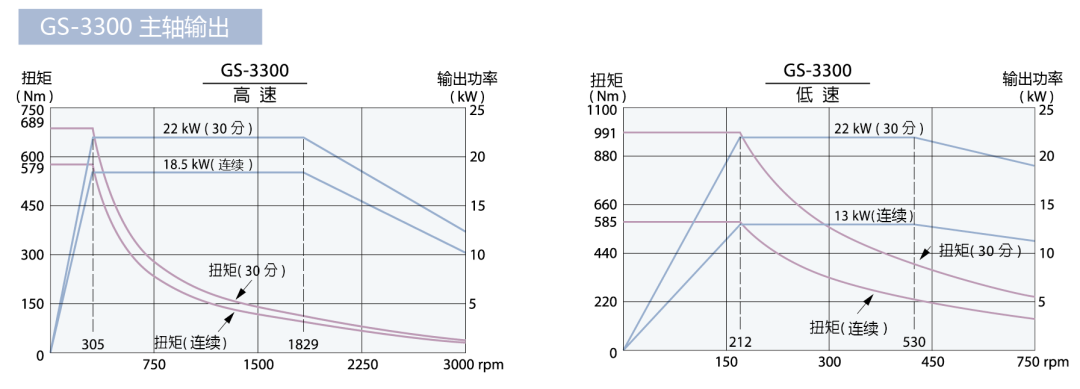

  • 采用 FANUC αP 系列之广域主轴马达，可提供 2 倍于一般马达的高扭矩值。而广域马达可于一般马达 1 / 2转速时即达到全马力输出，并能在于较低转速作业区间提供重切削能力

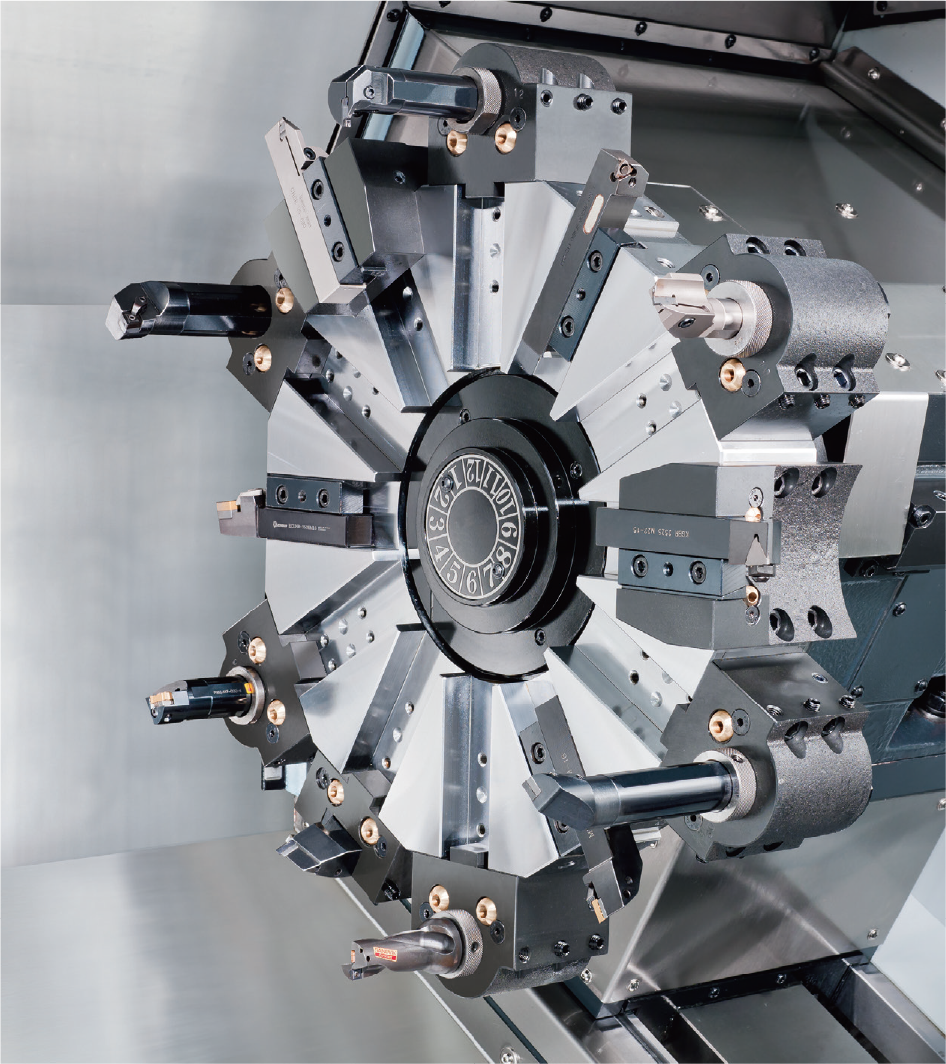

先进刀塔科技

Advanced Turret Technology

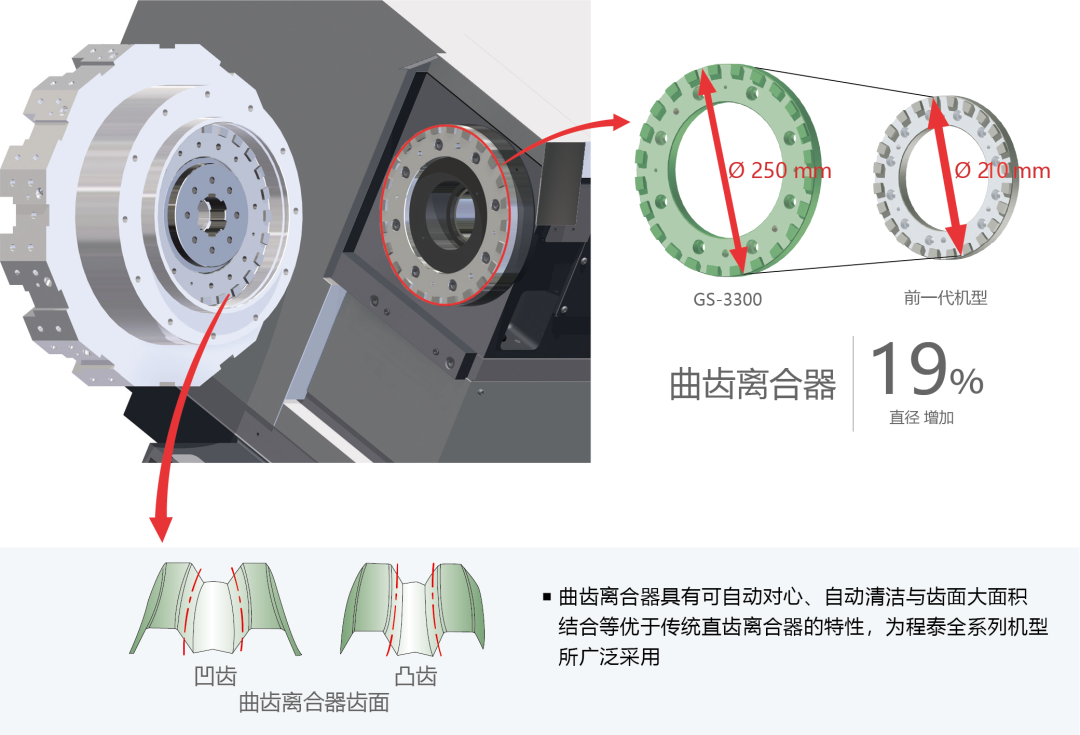

程泰全系列刀塔皆针对机种进行最佳化设计，并采用日系曲齿离合器于厂内恒温空调室精密组立，以确保极致的加工能力、优异的产品质量并延长使用年限。刀塔相邻刀具换刀时间仅 0.3 秒，对边刀具也只 0.8 秒，不论间隔多远，刀塔换刀可一气呵成不需停顿

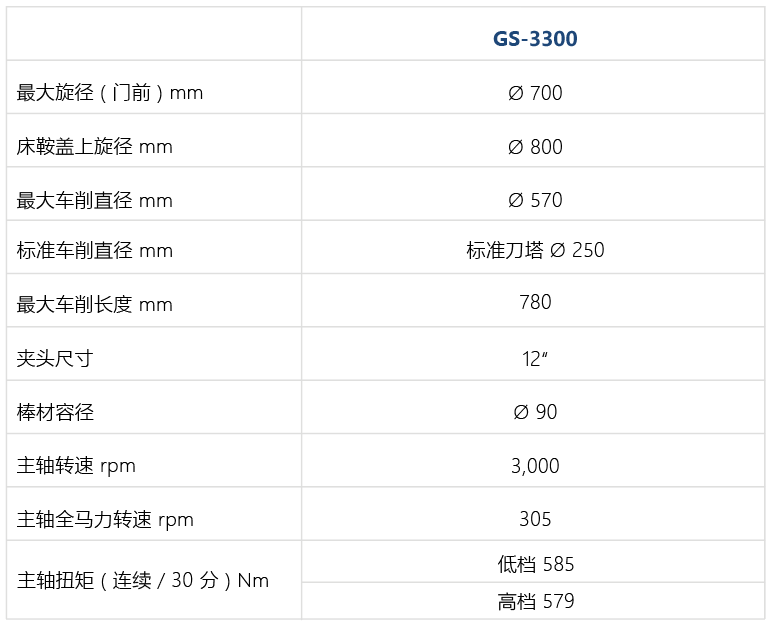

主要参数


本表格数据如有变化，恕不另行通知
