来源：程泰机械 时间：2023-09-18 浏览：429 次

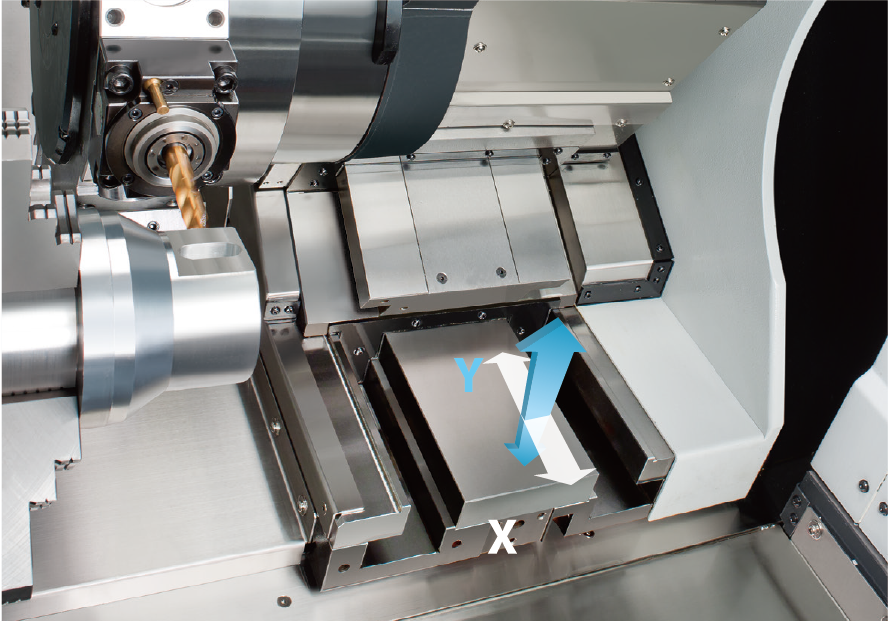

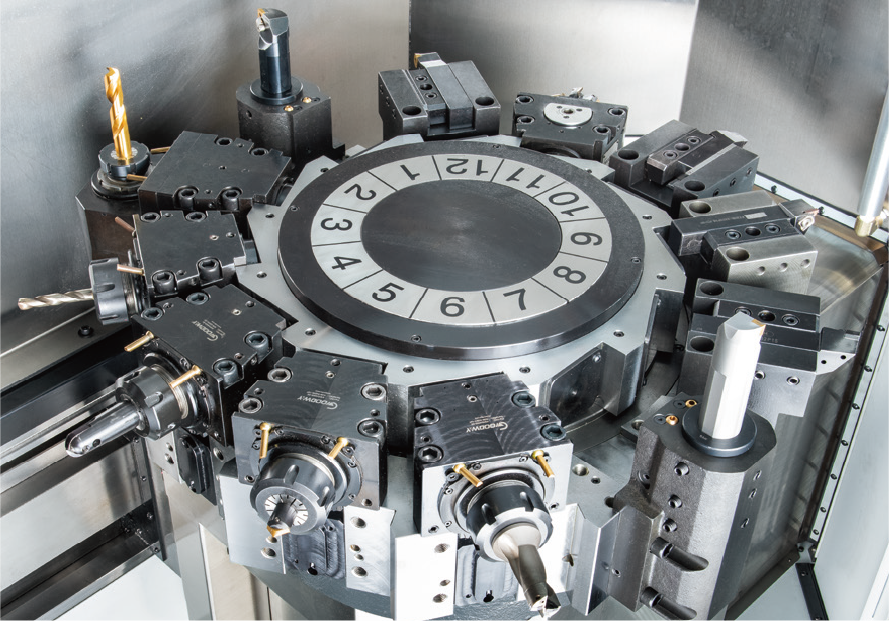

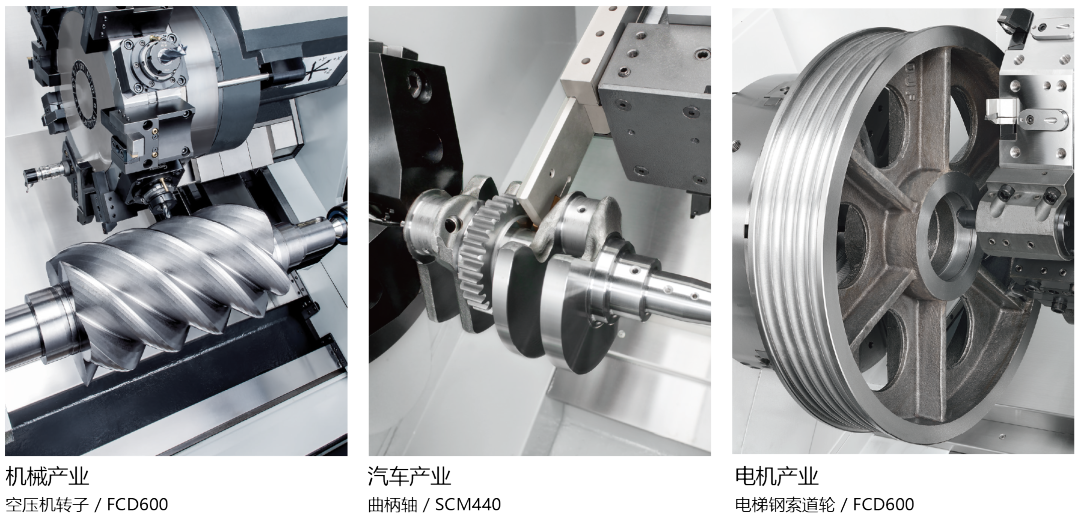

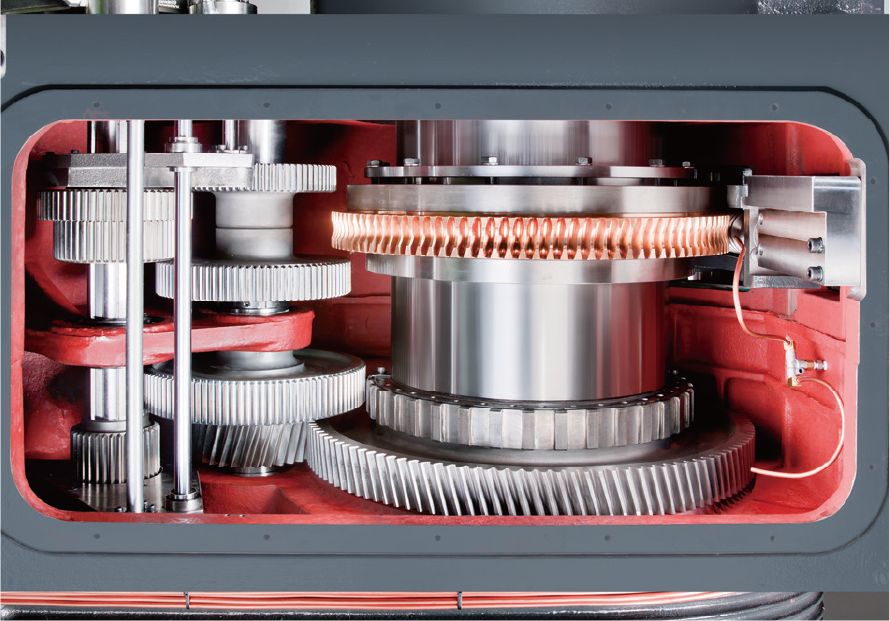

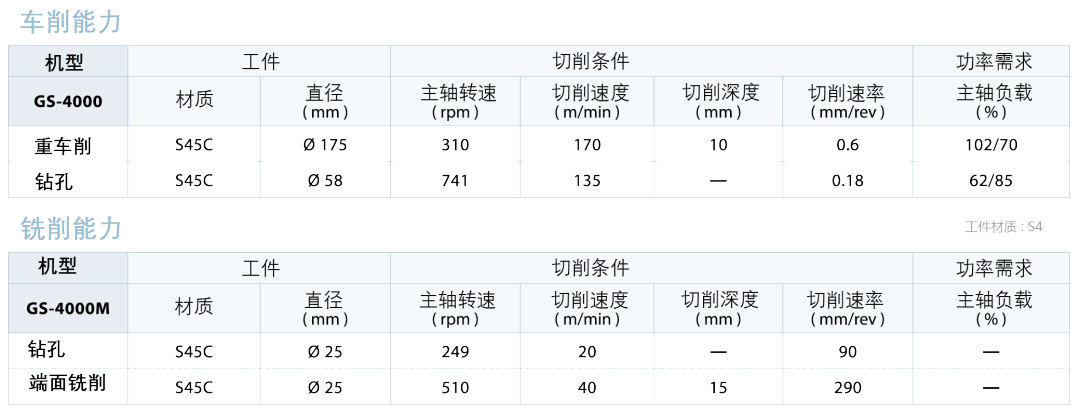

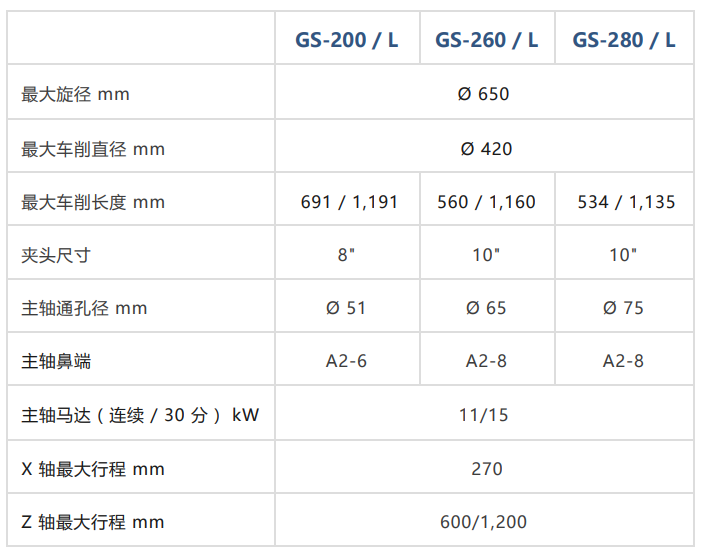

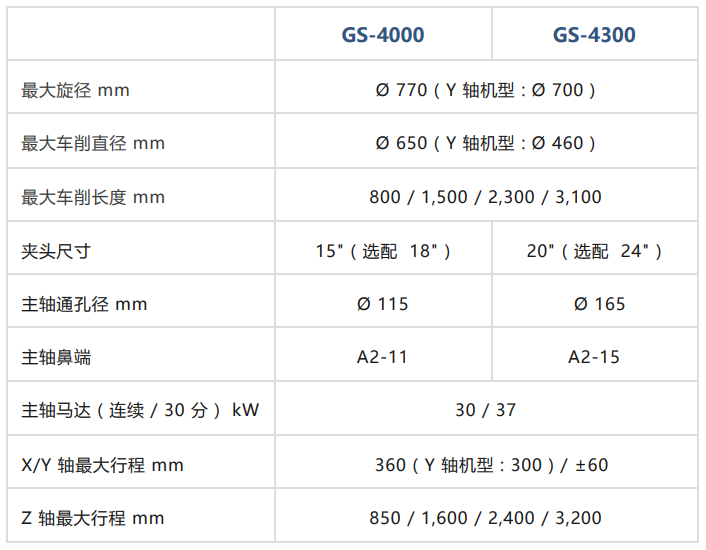

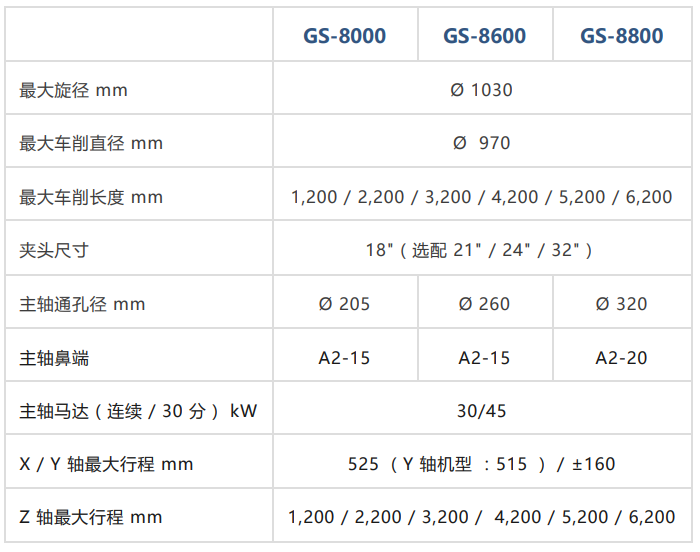

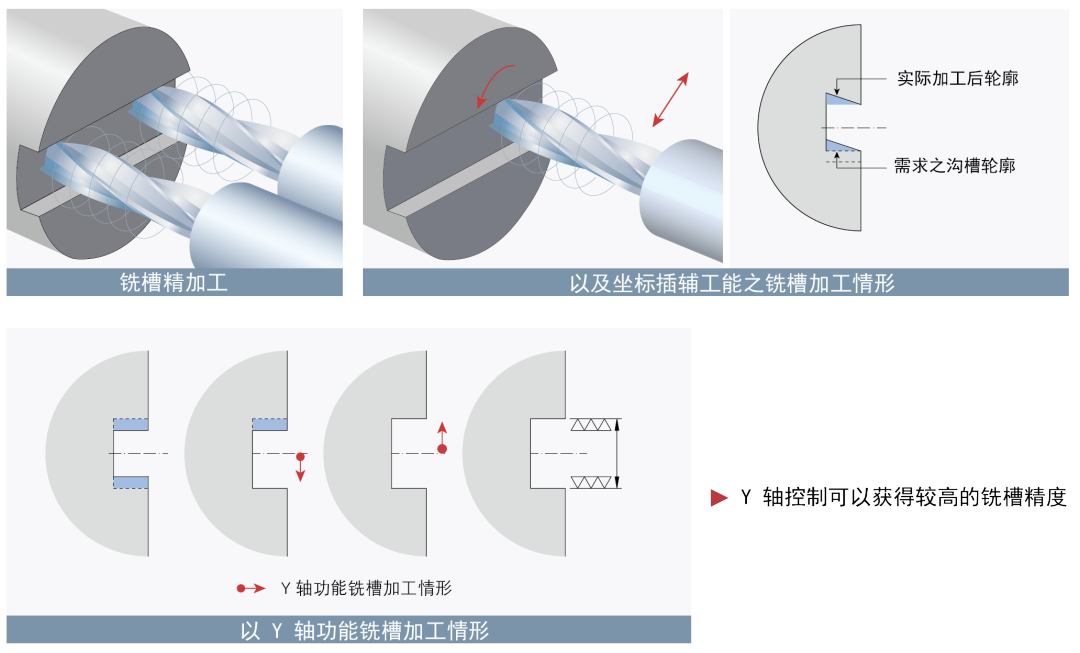

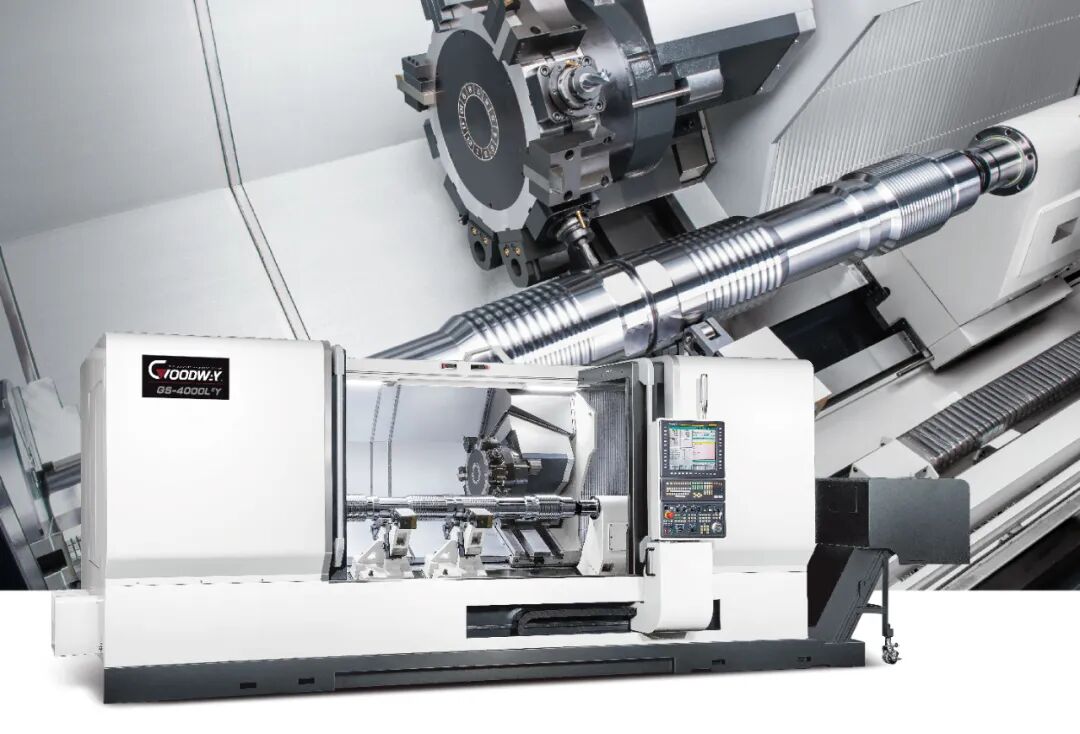

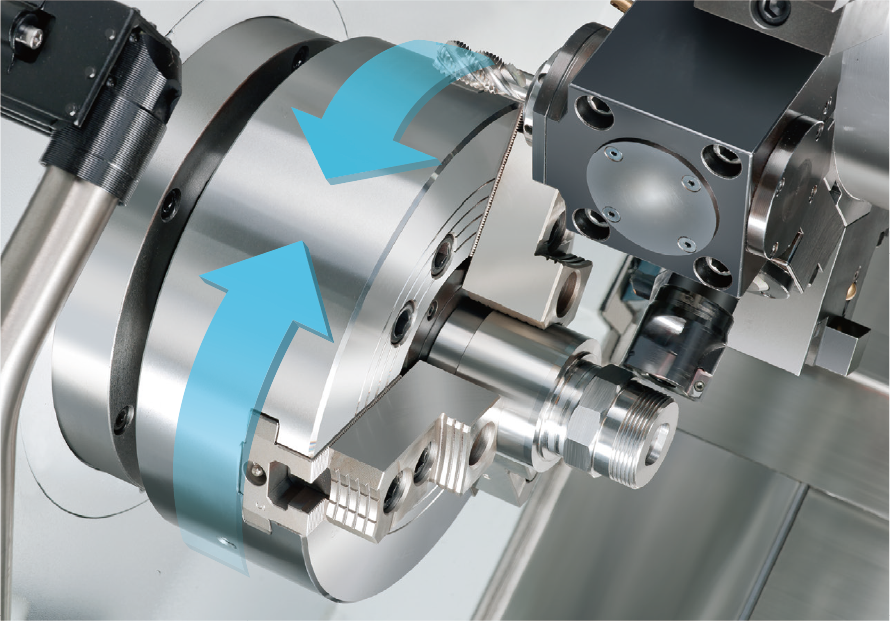

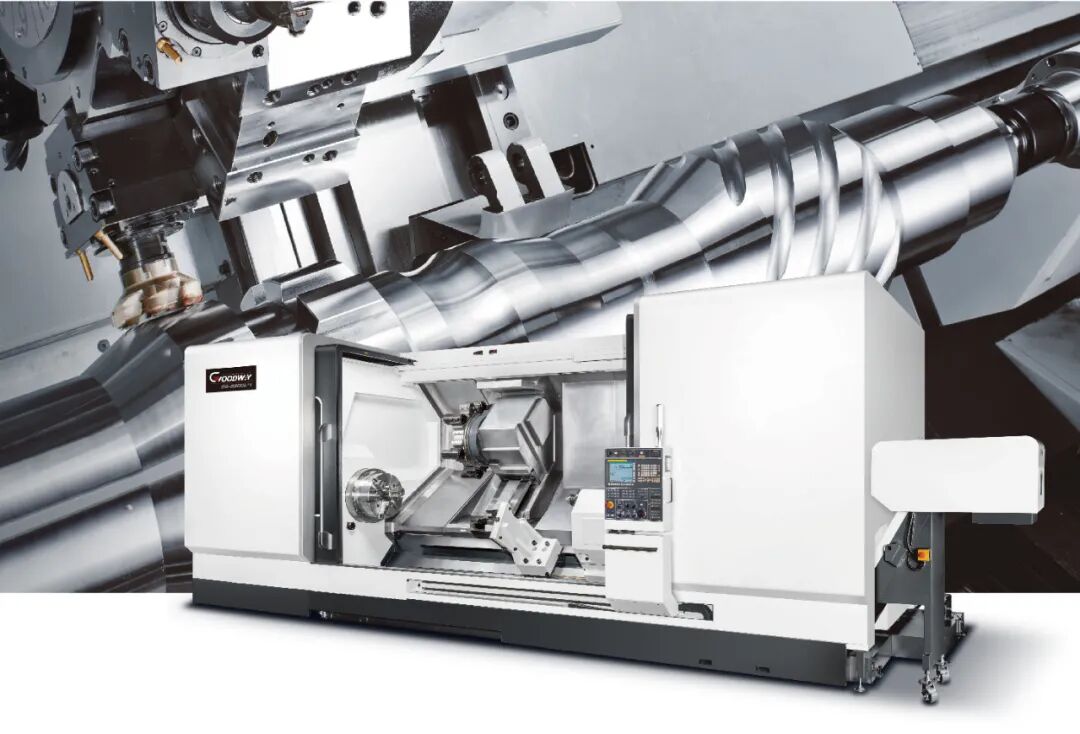

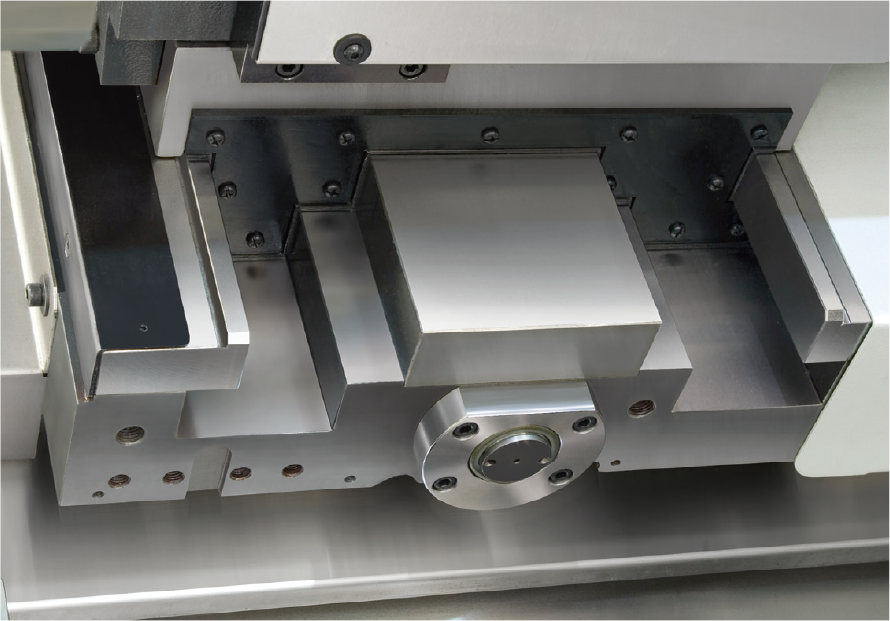

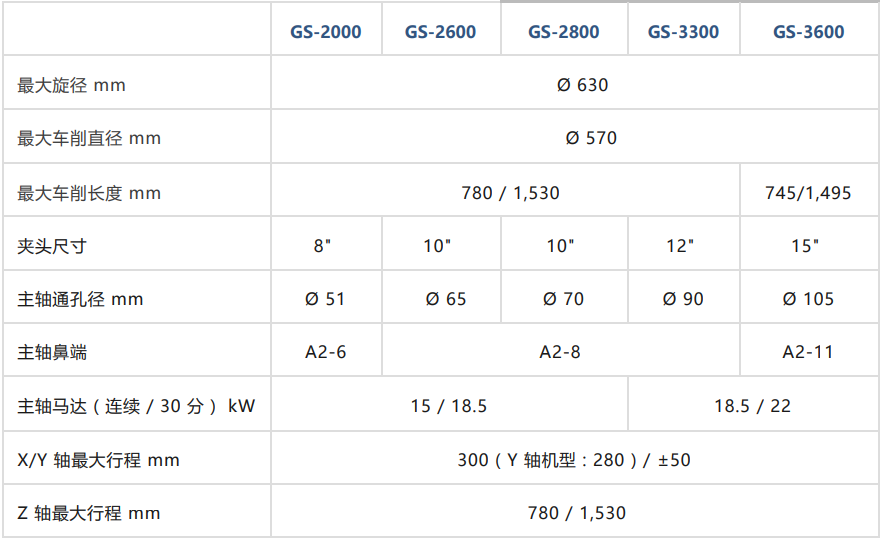

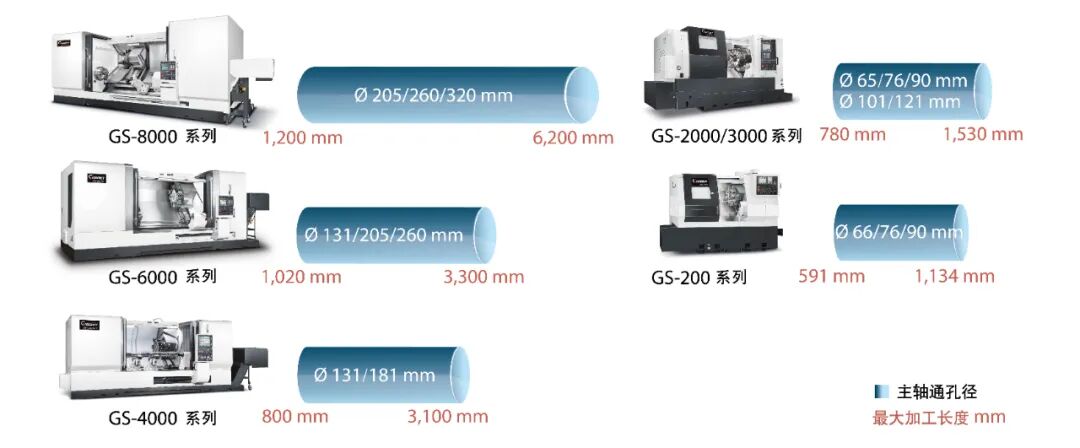

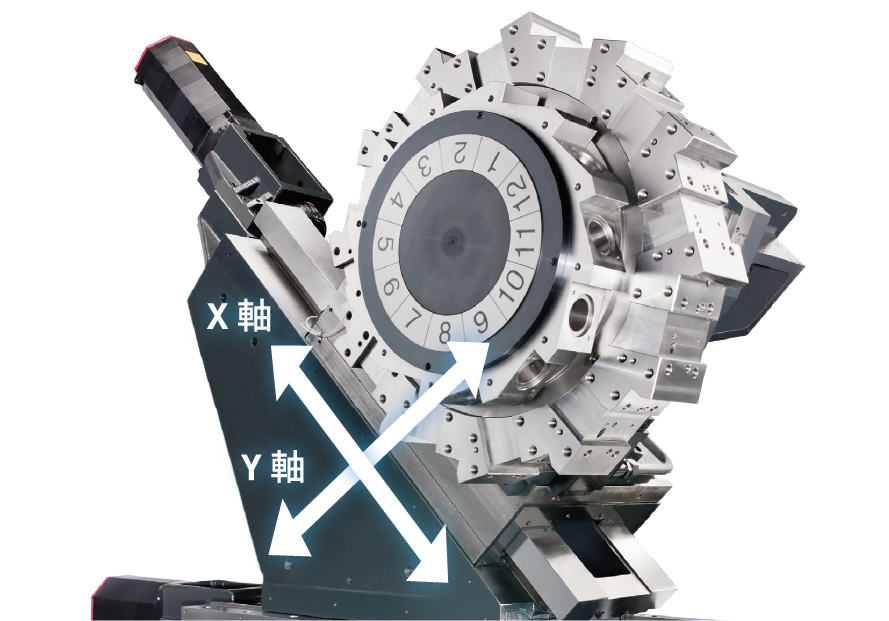

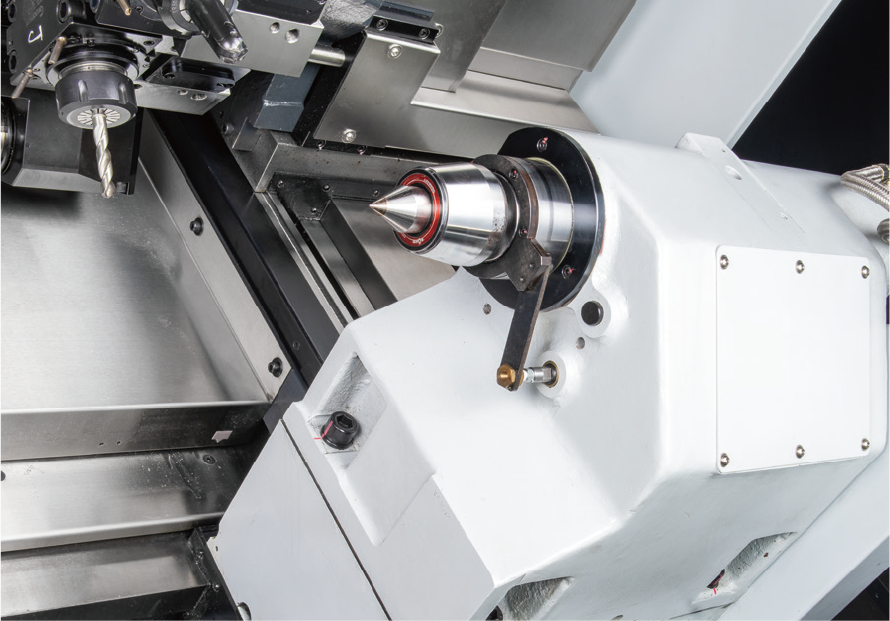

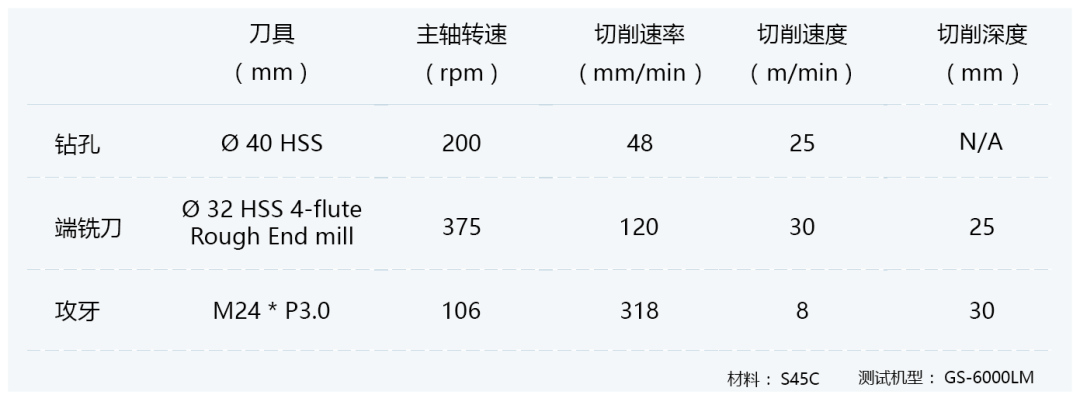

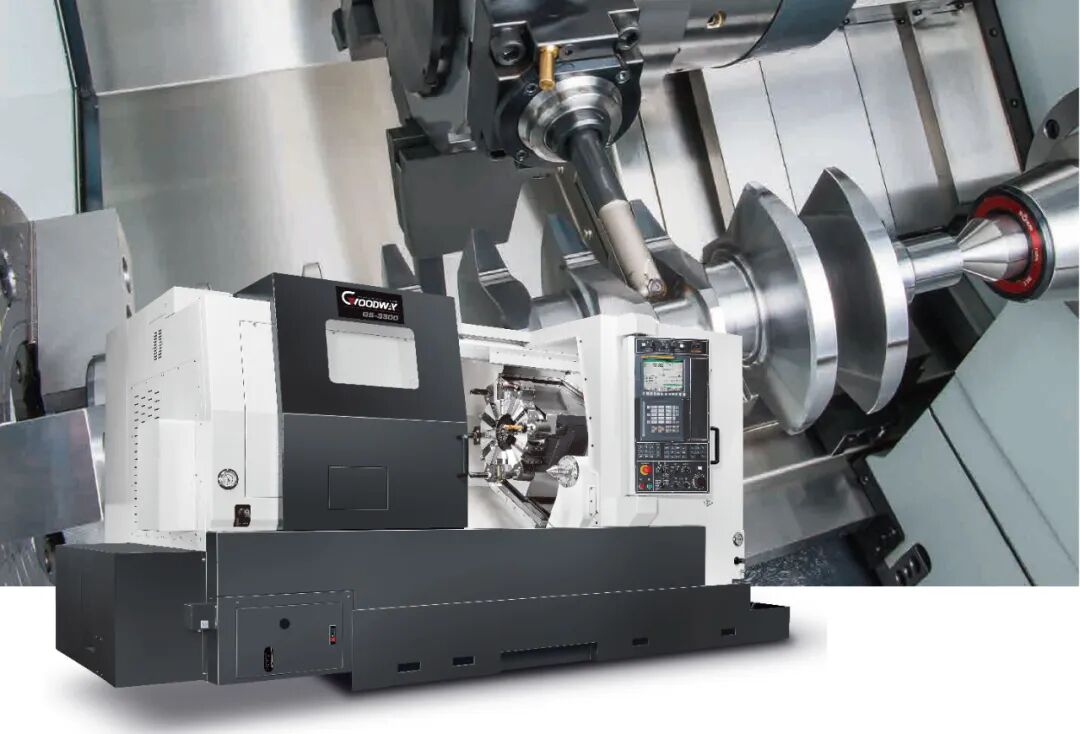

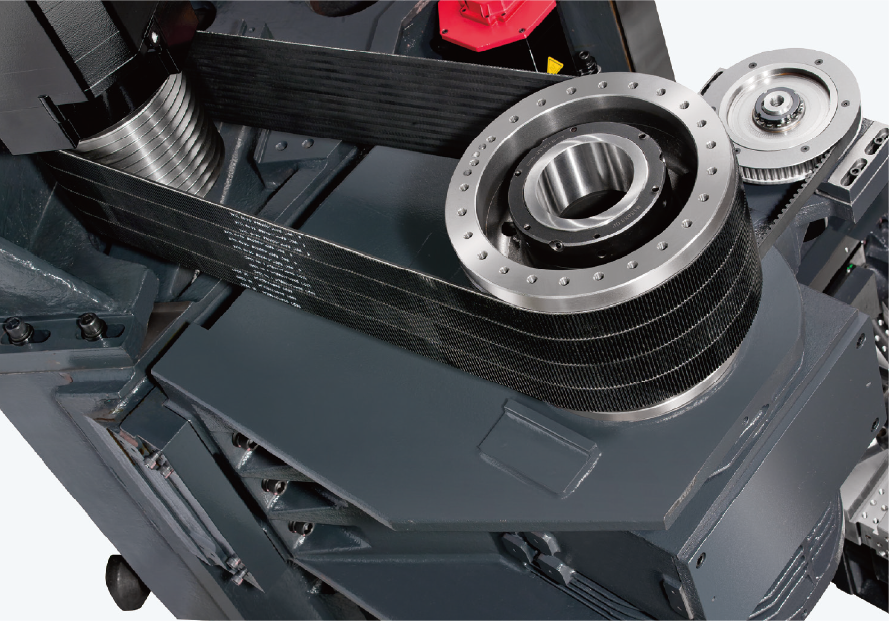

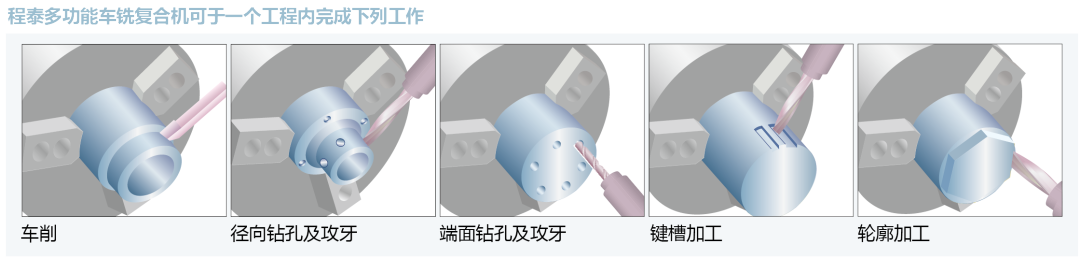

卧式车铣复合机 ｜强悍的重切削能力 程泰机械 GS 系列机型，以高刚性铸件底座与方型硬轨为基础，可轻松完成重切削与大尺寸工件的加工生产。选用动力刀塔与 C 轴成为车铣复合机，可在同一机台上完成车、铣、钻等复合功能。可轻易实现你的各种加工需求。 18" ~ 32" 夹头尺寸 6,200 mm 最大车削长度 320 mm Y 轴行程 高刚性铸件底座结合 45° 床鞍设计，提供机头、刀塔与尾座极为稳固的基座 主轴以 45 kW 主轴马达驱动三档变速齿轮箱，扭矩输出高达 7,100 Nm Ø750 mm 大尺寸刀盘由 Ø450 mm 曲齿离合器精密定位，提供强悍的刀塔刚性 MT#6 旋转式心轴的尾座配合充裕的油压推力，提供工件稳固的支撑 Y 轴功能具备领先业界的 320 mm 行程范围，轻易克服任何困难的加工任务 ( 选配 ) 高刚性结构 大尺寸的硬轨与底座、床鞍一体铸造成型，经热处理且精密研磨，并以大跨距设计达成最大的强度与精度。硬轨设计也提供了重切削的刚性需求 切削能力 3 段式齿轮变速箱能于低速时以超过 7,090 Nm 的高扭矩输出提供充沛的动力，特别适合各类型不易切削材质及大尺寸工件的加工需求 Y轴加工能力 320 mm = ±160 mm 满足航空、造船、能源设备产业等多项大型复杂零件的加工需求。大幅提高复杂工件的加工能力，改善多项工程的加工精度 主要参数 本表格的数据如有变更，恕不另行通知 15" ~ 24" 夹头尺寸 3,300 mm 最大车削长度 500 mm X 轴行程 低重心 45°正斜床设计，完备的结构刚性 主轴以 37 kW 主轴马达驱动二档变速齿轮箱，扭矩输出高达 2,050 Nm Ø750 mm 大尺寸刀盘由 Ø450 mm 曲齿离合器精密定位，提供强悍的刀塔刚性 MT#4 旋转式心轴的尾座配合充裕的油压推力，提供工件稳固的支撑 主轴前后两端同时安装夹头，可针对超长型棒材进行高精度螺纹车削 ( 选配 ) GS-6000L 系列选用结合 C 轴控制及动力刀塔成为车铣复合中心，可将一工件在同一机台内完成车、铣、钻及攻牙等加工，节省加工时间及人力 简化了可编程尾座本体定位的操作程序。高精度的内旋转式 （内藏式） 心轴尾座提供高刚性及高负载能力 复合车铣能力 主要参数 本表格的数据如有变更，恕不另行通知 15" ~ 32" 夹头尺寸 3,100 mm 最大车削长度 120 mm Y 轴行程 完整的规格尺寸，4 种底座长度搭配 2 种主轴孔径，提供 8 种基础的机型组合 主轴以 37 kW 主轴马达驱动二档变速齿轮箱，扭矩输出高达 2,900 Nm ( GS-4300 ) 大尺寸刀盘由 Ø320 mm 曲齿离合器精密定位，提供强悍的刀塔刚性 操作面板可 90° 手动旋转，亦可利用附滑轨的基座带动至所需的位置 应用领域 主要参数 本表格的数据如有变更，恕不另行通知 GS-2000 GS-3000 SERIES 8" ~ 10" 夹头尺寸 1,191 mm 最大车削长度 110 mm Y 轴行程 X / Z 轴采用高刚性硬轨结构，并以大跨距设计达成最大的强度与精度 X / Z 轴由超规格 AC 伺服电机直结驱动，快速进给高达 30 m/min. 12 支刀高性能伺服换刀刀塔，相邻 / 对角刀具换刀分别仅需 0.3 秒及 0.8 秒 可依需求选择可程式尾座或伺服尾座，确保工件最佳的支撑刚性 本车床的 FANUC 伺服马达拥有每转 120,000,000 脉波的超高分辨率信号及 480 Nm （连续 ） 扭矩，工件表面加工精度优异，即使在重切削下动态精度也可达 ±0.02° 选用 Y 轴功能，结合动力刀塔、C 轴以及大扭力动力刀具，可大幅提高复杂工件的加工能力，且能改善多项工序的加工精度 主要参数 本表格的数据如有变更，恕不另行通知 GS-200 SERIES 8" ~ 10" 夹头尺寸 1,191 mm 最大车削长度 110 mm Y 轴行程 30° 斜床结构使操作人员容易上下工件且排屑顺畅 采用以工业级橡胶包覆特殊钢片融结成一体的刮刷片和不锈钢滑轨护盖，能保障车床的耐用性 全包覆防护钣金将车削铁屑与冷却液隔离在机床内，提供您安全干净的工作环境 自动润滑系统提供滑道、滚珠导螺杆及其他重要组件精确调整的润滑油。润滑油分配系统于待机时会自动关闭以避免浪费 门型上下料机以挟持工件方式自动完成上 / 下物料。这些弹性系统可与一台或多台机器整合，以因应多功能应用 主要参数 本表格的数据如有变更，恕不另行通知 卧车加工展示
