GTZ series 多刀塔车铣复合机

来源：程泰机械        时间：2023-07-11        浏览：812 次

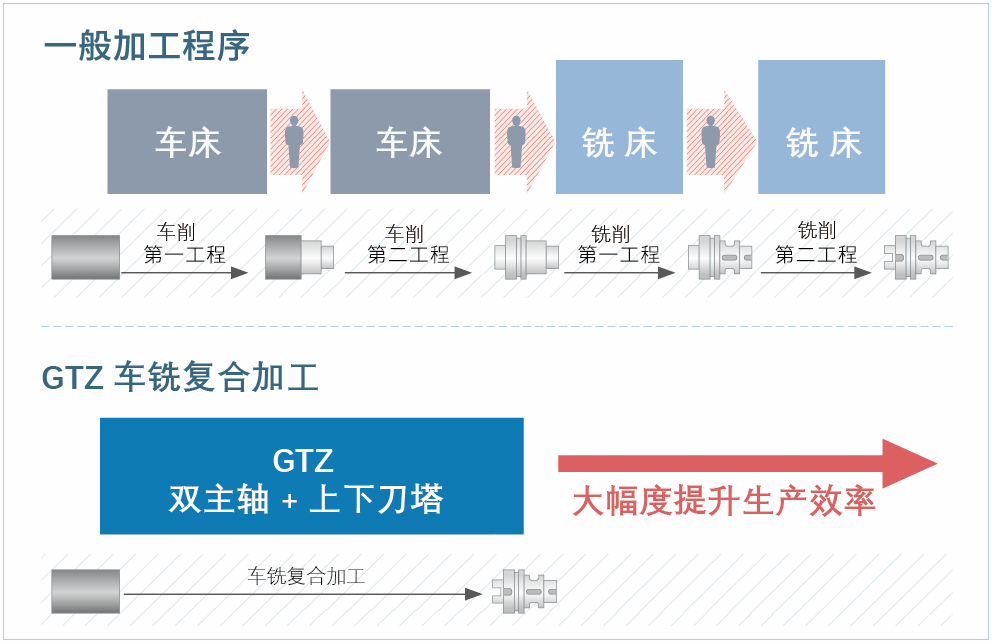

面对需要高效量产，工序又非常复杂的零件，程泰 GTZ 系列，正是解决这项难题值得信赖的选择。此机型拥有双主轴、上下刀塔的先进设计，最高可装设 24 支刀的动力刀塔以及 Y 轴控制功能，所有刀塔皆可弹性支援任一主轴，生产效率较传统机型提升一倍以上。让任何复杂的零件都能由一台 GTZ 直接完成。

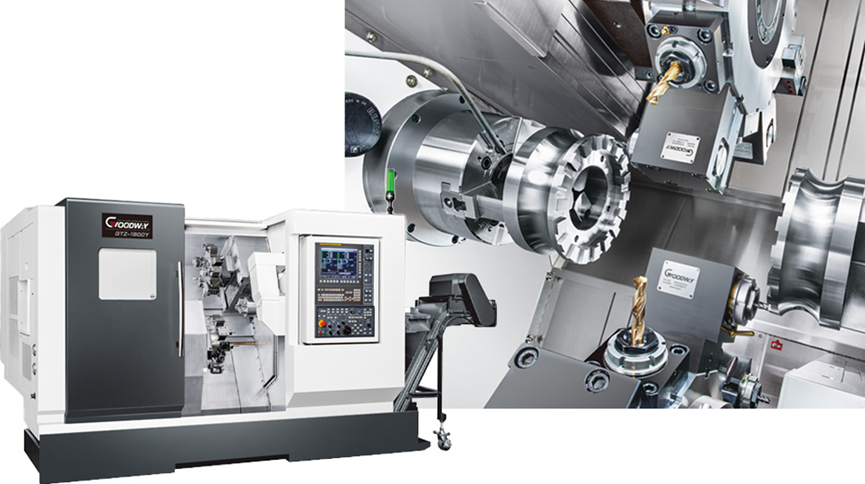

GTZ-1500 series

多刀塔车铣复合机｜占地精简 高效量产


   6”

夹头尺寸



48 支刀

刀塔容量 (最大)

6.5 m2

占地面积

+ 双主轴、双刀塔、双 Y 轴的先进结构设计
+ 6.5m2 较小的占地面积，节省厂房空间，生产线配置更灵活
+ 上、下刀塔皆可任意支援第一、第二主轴，工序安排更有弹性
+ 刀塔容量 12 或 24 支刀，全机最高可装设 48 支刀 ( 24 支动力刀具 )
+ 可搭配自动上下料系统、门型机械手臂等多种自动化配备

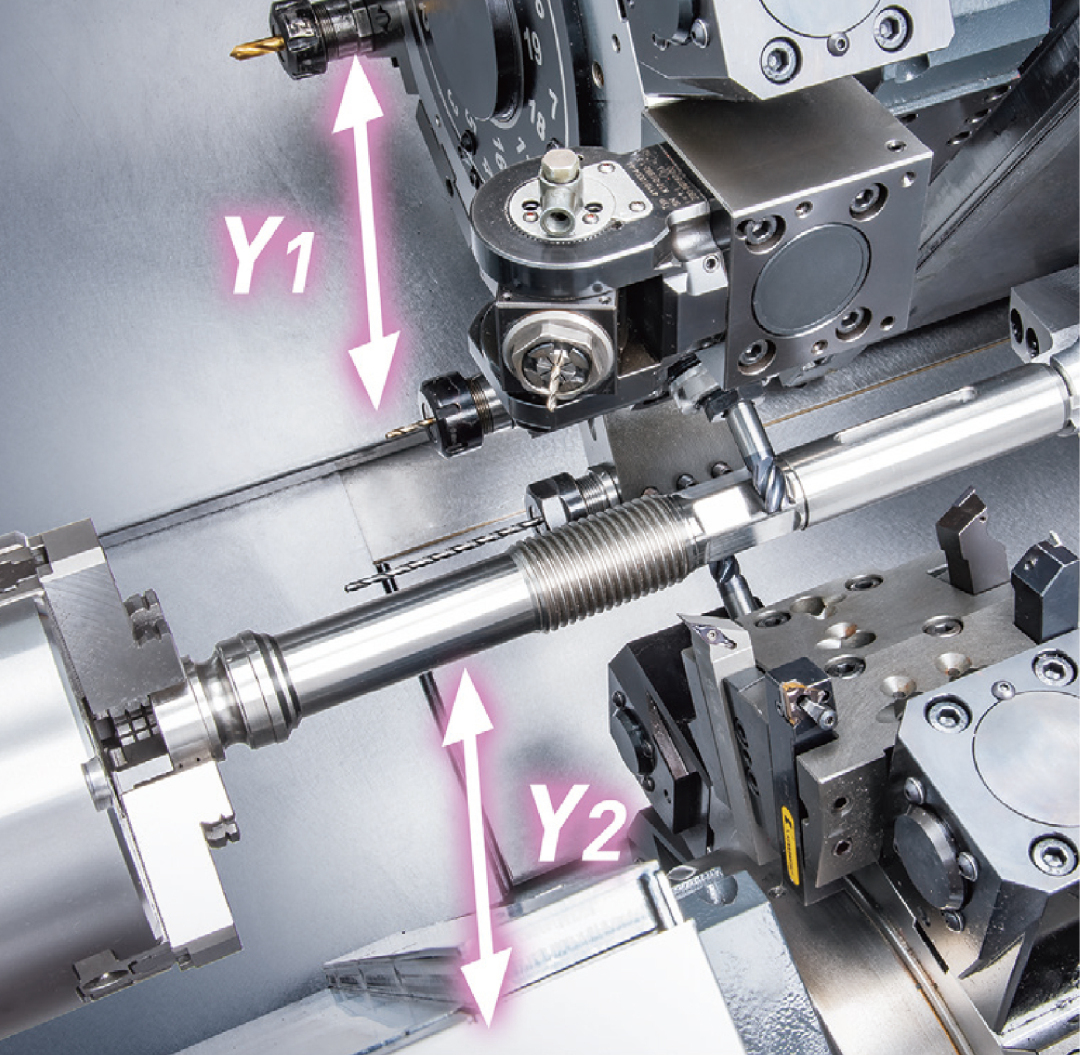

双Y轴控制功能

Dual Y-axis control function

■ Y轴控制功能可实现 X、Y、Z、C 四轴同动的偏心铣削、钻孔和攻牙。并能改善多项零件之加工精度例如高精度铣槽及X轴偏心钻孔。
■ 斜交式 Y 轴结构的设计，让本系列能以极小的机器尺寸实现超大的 Y 轴行。

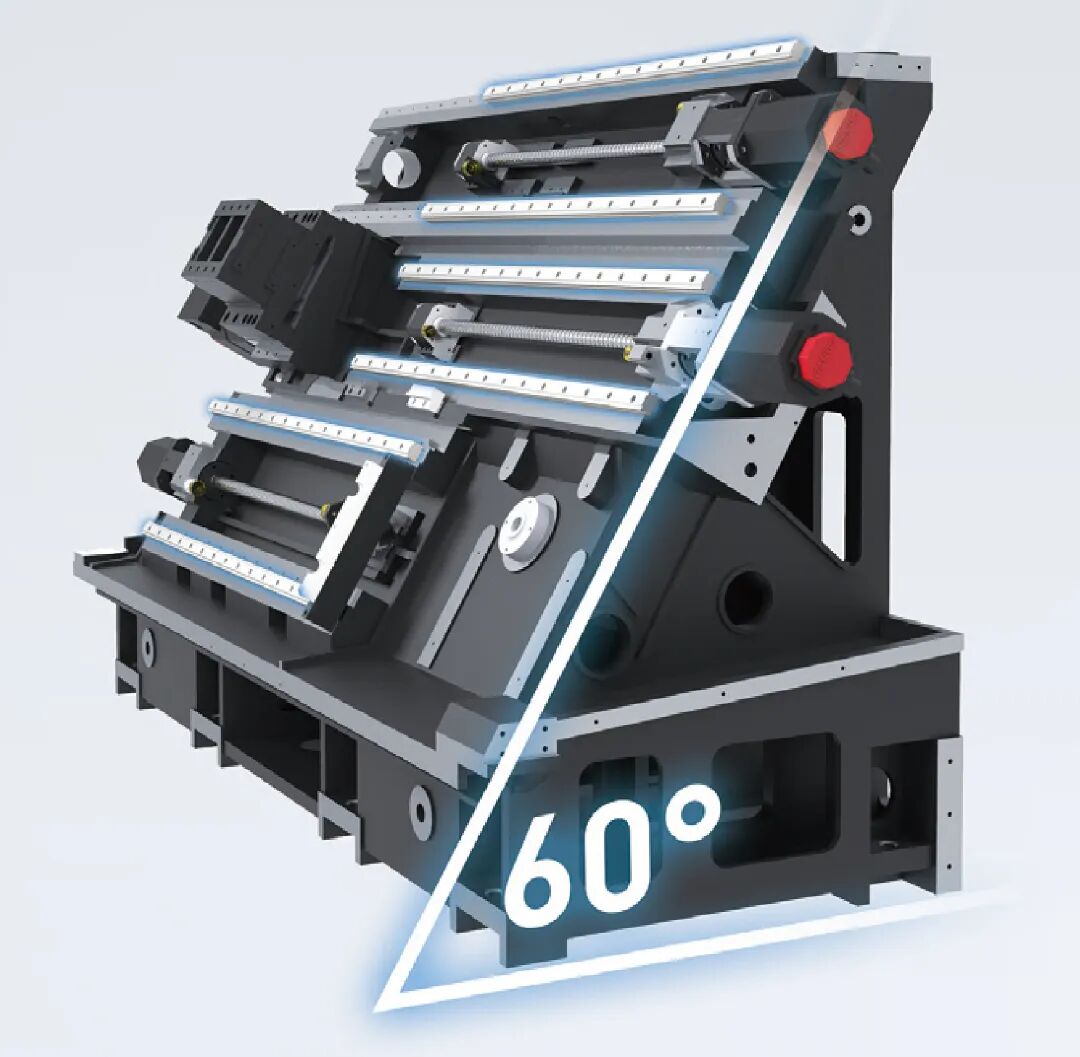

一体成型60°正斜床

 Integrated forming 60 ° inclined bed

■ 较高刚性，提供主轴、刀塔极为稳固的基座。
■  缩减操作者与作业区域间的距离。
■  可实现更小的机器占地面积。
■  独立的 Z1、Z2、Zs 轴轨道设计，有效减少各单元间的移动限制，确保各轴向最大的行程。

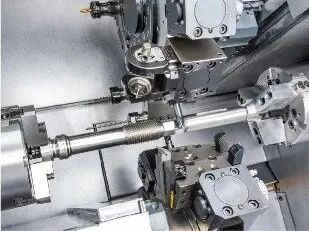

弹性的加工模式

Elastic processing mode

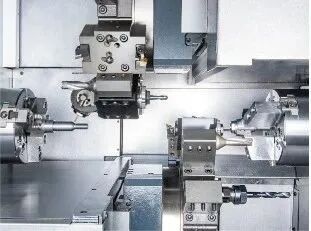

上刀塔对第一主轴加工

下刀塔对第二主轴加工

上刀塔对第一主轴加工

下刀塔对第二主轴加工

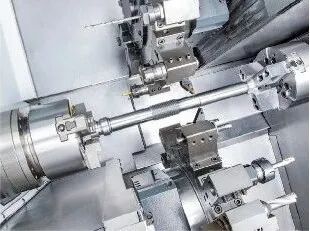

上下刀塔同步平衡削切

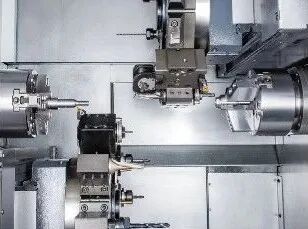

Y轴同步加工

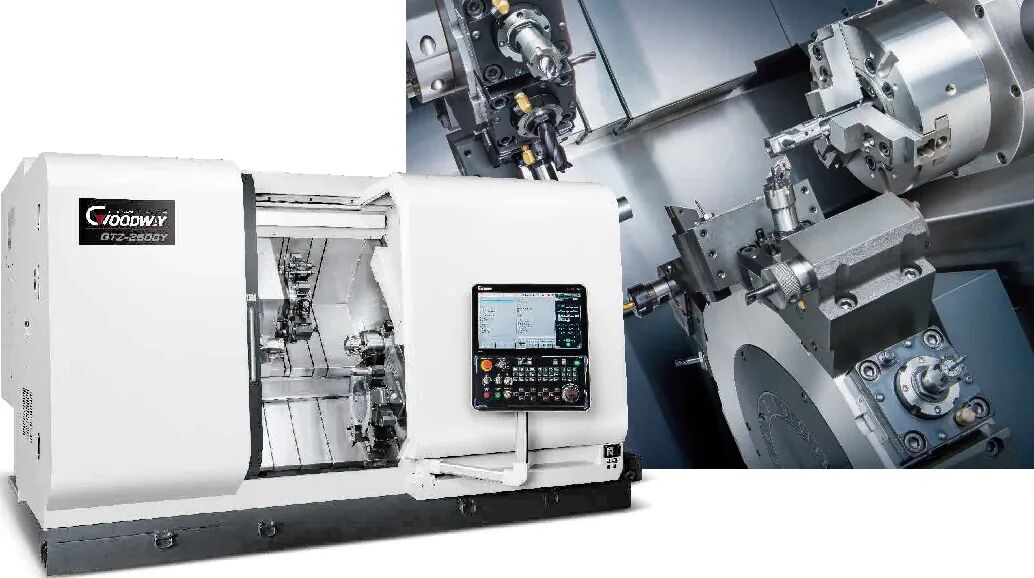

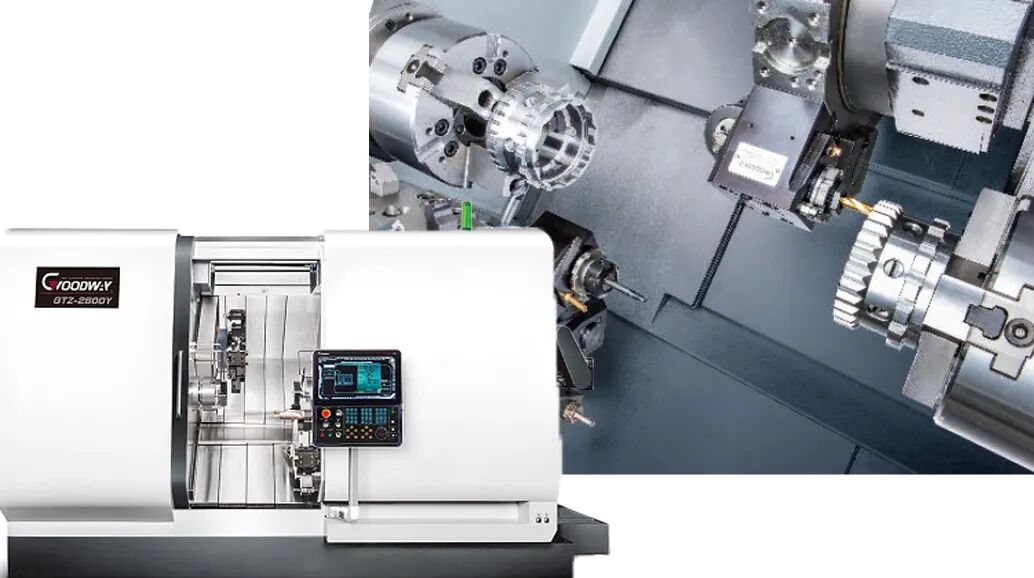

GTZ-2600 series

多轴车铣复合机｜弹性安排 高效量产




+ 最高可达 7 轴控制，4 轴同动加工

+ 15kw ( 30分 ) 大马力主轴马达，满足重切削的需求

+上、下刀塔皆可任意支持第一、第二主轴

+ 全机最高可装设 48 支刀 ( 24 支动力刀具 )

+ 上刀塔可选配 Y 轴控制功能，行程范围可达 ±50 mm

+ 高刚性 45° 正斜床提供主轴、刀塔极为稳固的基座






GTZ series 机型视频


，时长03:23



　
　
