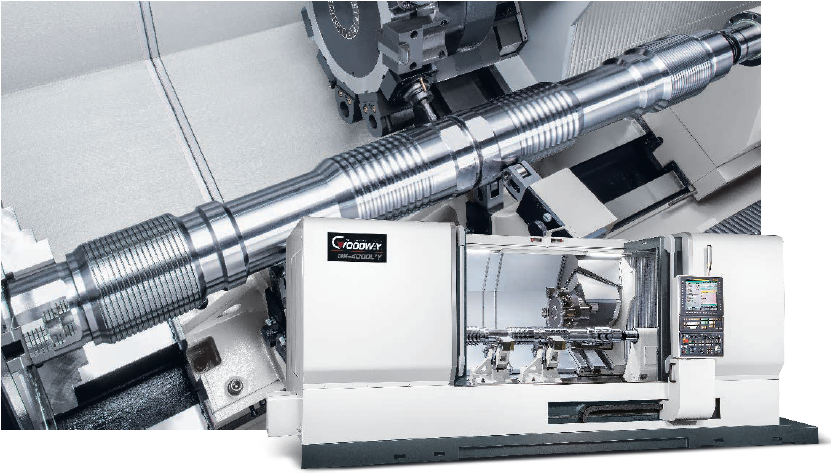

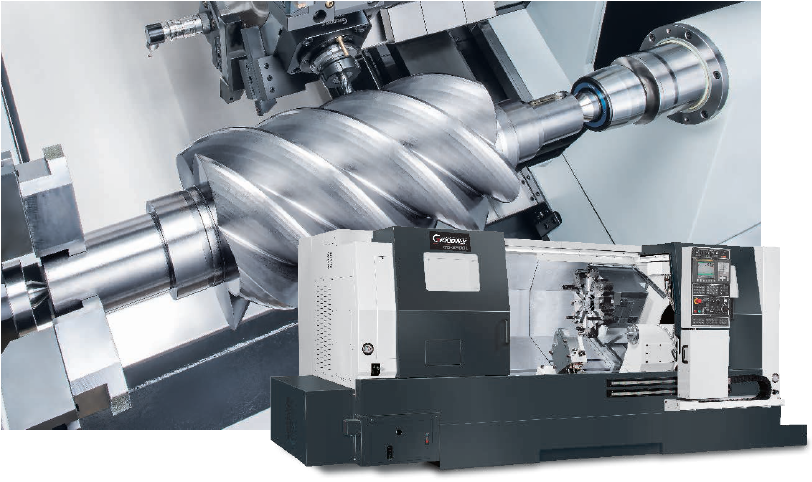

卧式车铣复合机 ｜高性能复合化加工能力

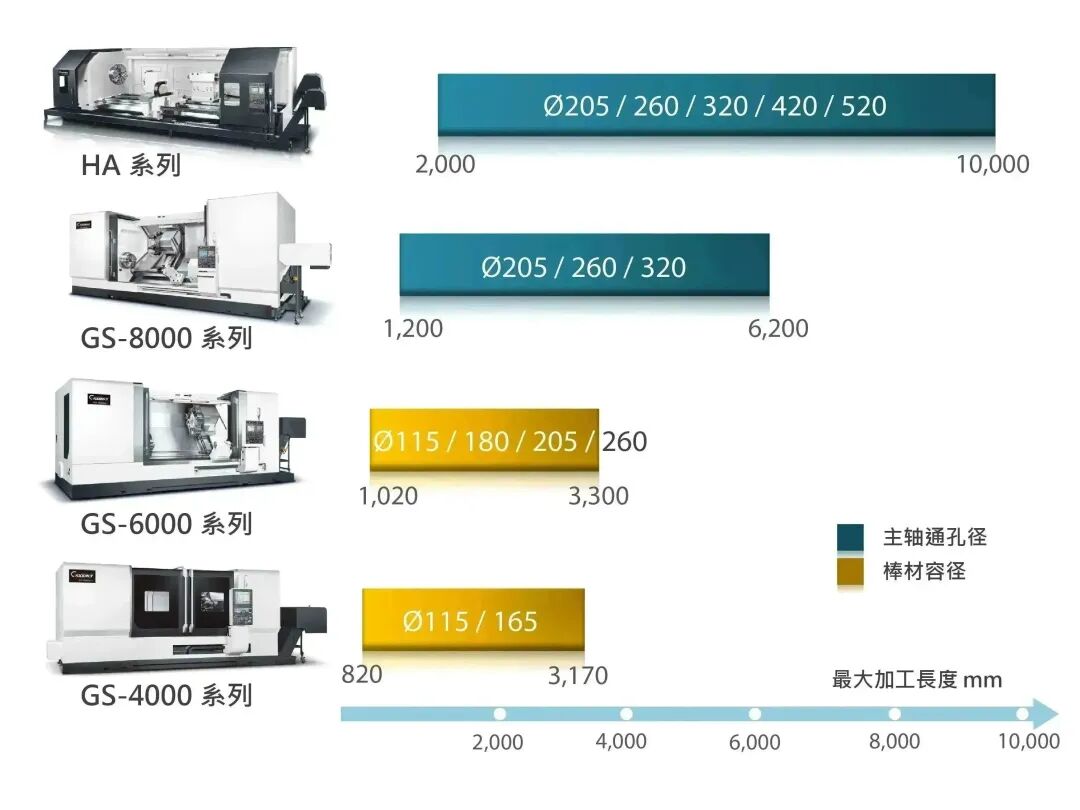

以高刚性铸件底座及方型硬轨为基础，搭配手动/自动中心架、可程式/伺服驱动尾座、双夹头等配备，能提供长轴型工件充裕的支撑刚性，确保极致的加工精度

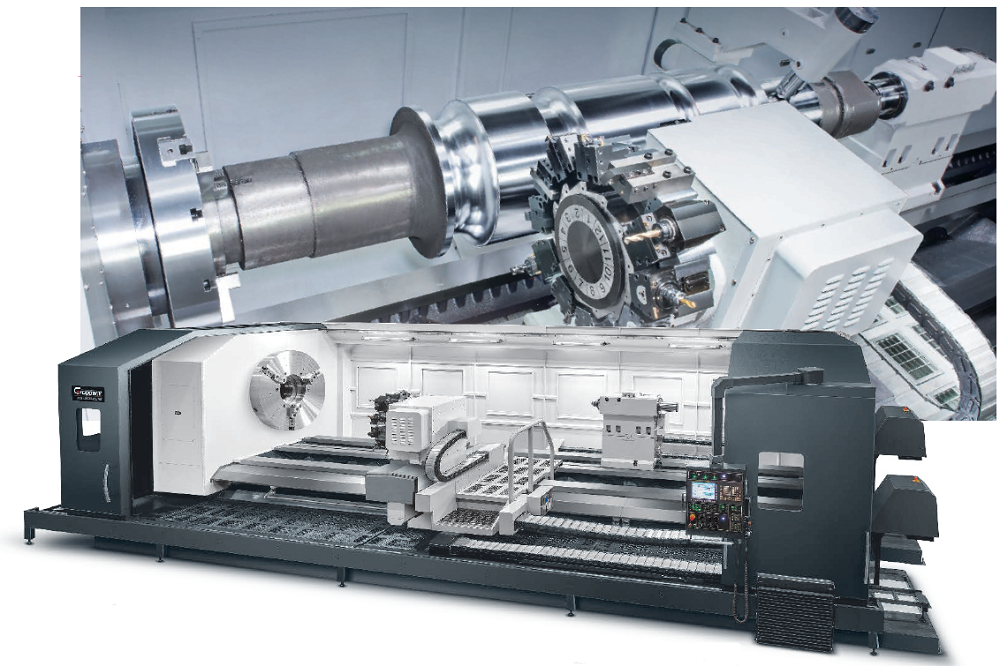

HA series
平台式巨型车铣复合机
Ø2,000 mm
最大旋径
10,000 mm
最大车削长度
15,000 kg
最大工件重量
◾ 针对超大型工件所开发，上下料便利，最大可装置 63" 油压夹头
◾ 一体成型大跨距四轨铸件底座，具备超高的刚性与制震能力
◾ X / Z 轴采用高刚性硬轨设计，经热处理后再精密研磨，适合重切削
◾ 标准配备两组侧出式除屑机，提供可靠、高效率的排屑效能
◾ 规格完整的中心架，能满足各种尺寸工件充裕的支撑刚性

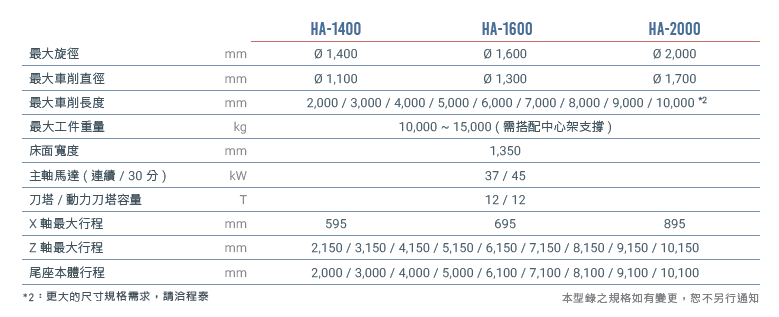

主要参数

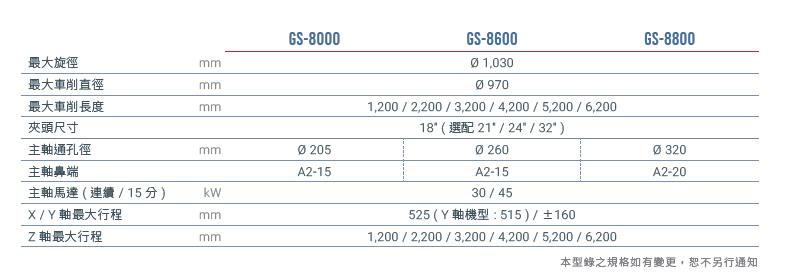

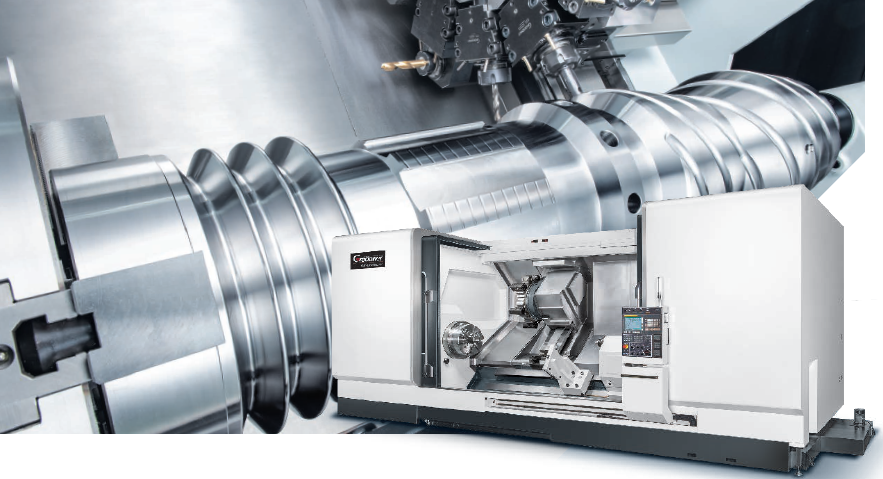

GS-8000 series
18" ~ 32"
夹头尺寸
6,200 mm
最大车削长度
320 mm
Y 轴行程
◾ 高刚性铸件底座结合 45° 床鞍设计，提供机头、刀塔与尾座极为稳固的基座
◾ X / Y / Z 三轴采用高刚性硬轨结构，并以大跨距设计达成最大的强度与精度
◾ 主轴以 45 kW 主轴马达驱动三文件变速齿轮箱，扭矩输出高达 7,100 Nm
◾ Ø750 mm 大尺寸刀盘由 Ø450 mm 曲齿离合器精密定位，提供强悍的刀塔刚性
◾ MT#6 旋转式心轴之尾座配合充裕的油压推力，提供工件稳固的支撑
◾ Y 轴功能具备领先业界之 320 mm 行程范围，轻易克服任何困难的加工任务 ( 选配 )
主要参数

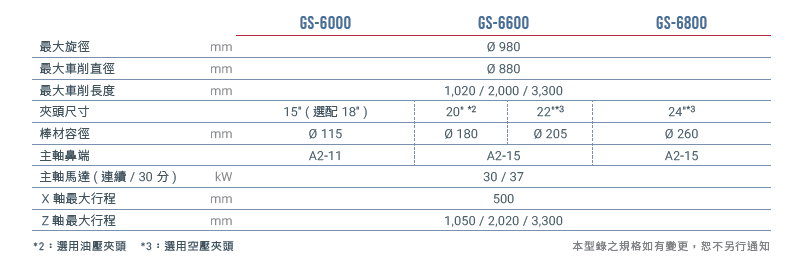

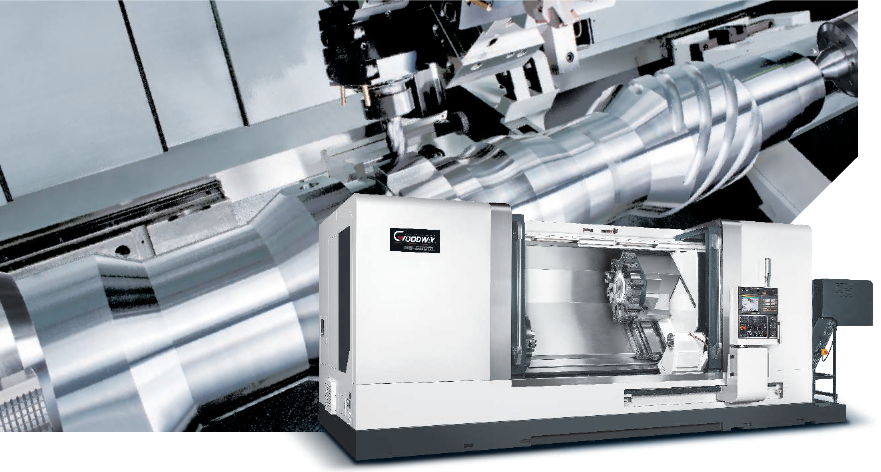

GS-6000 series
大型强力车铣复合机
15" ~ 24"
夹头尺寸
3,300 mm
最大车削长度
◾ 低重心 45°正斜床设计，赋予本系列极致的结构刚性
◾ X / Z 轴采用高刚性硬轨结构，并以大跨距设计达成最大的强度与精度
◾ 主轴以 37 kW 主轴马达驱动二文件变速齿轮箱，扭矩输出高达 2,050 Nm*1
◾ Ø750 mm 大尺寸刀盘由 Ø450 mm 曲齿离合器精密定位，提供强悍的刀塔刚性
◾ MT#4 旋转式心轴之尾座配合充裕的油压推力，提供工件稳固的支撑
◾ 主轴前后两端同时安装夹头，可针对超长型棒材进行高精度螺纹车削 ( 选配 )
* 1：可选配三档变速 ZF 齿轮箱，提供高达 4,900 Nm 的扭矩输出
主要参数

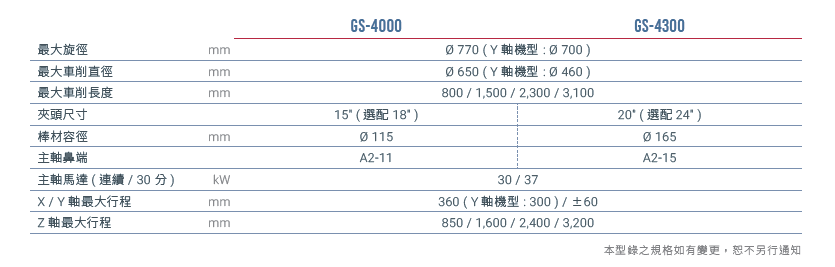

GS-4000 series
极重切削车铣复合机
15" ~ 32"
夹头尺寸
3,100 mm
最大车削长度
120 mm
Y 轴行程
◾ 完整的规格尺寸，4 种底座长度搭配 2 种主轴孔径，提供 8 种基础的机型组合
◾ 低重心 30°斜床设计，赋予本系列极致的结构刚性
◾ X / Z 轴采用高刚性硬轨结构，并以大跨距设计达成最大的强度与精度
◾ 主轴以 37 kW 主轴马达驱动二文件变速齿轮箱，扭矩输出高达 2,900 Nm ( GS-4300 )
◾ 大尺寸刀盘由 Ø320 mm 曲齿离合器精密定位，提供强悍的刀塔刚性
◾ 操作面板可 90°手动旋转，亦可利用附滑轨之基座带动至所需之位置 *1
* 1：依机型而有所不同
主要参数
GS-2000
GS-3000 series
超高性能车铣复合机
8" ~ 15"
夹头尺寸
1,500 mm
最大车削长度
100 mm
Y 轴行程
◾ 低重心 30°斜床设计，赋予本系列极致的结构刚性
◾ X / Z 轴采用高刚性硬轨结构，并以大跨距设计达成最大的强度与精度
◾ 可选择高精度内藏式主轴或大马力皮带式主轴，满足各种加工需求
◾ X / Z 轴由超规格 AC 伺服马达直结驱动，快速进给高达 30 m/min.
◾ 12 支刀高性能伺服换刀刀塔，相邻 / 对角刀具换刀分别仅需 0.3 秒及 0.8 秒
◾ 可依需求选择可程序尾座或伺服尾座，确保工件最佳的支撑刚性

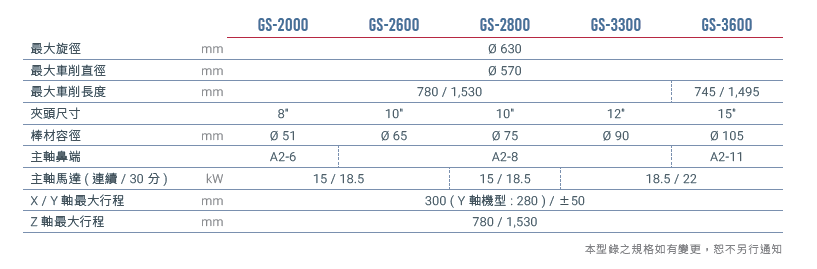

主要参数
